EU5+ (2025)
Motor

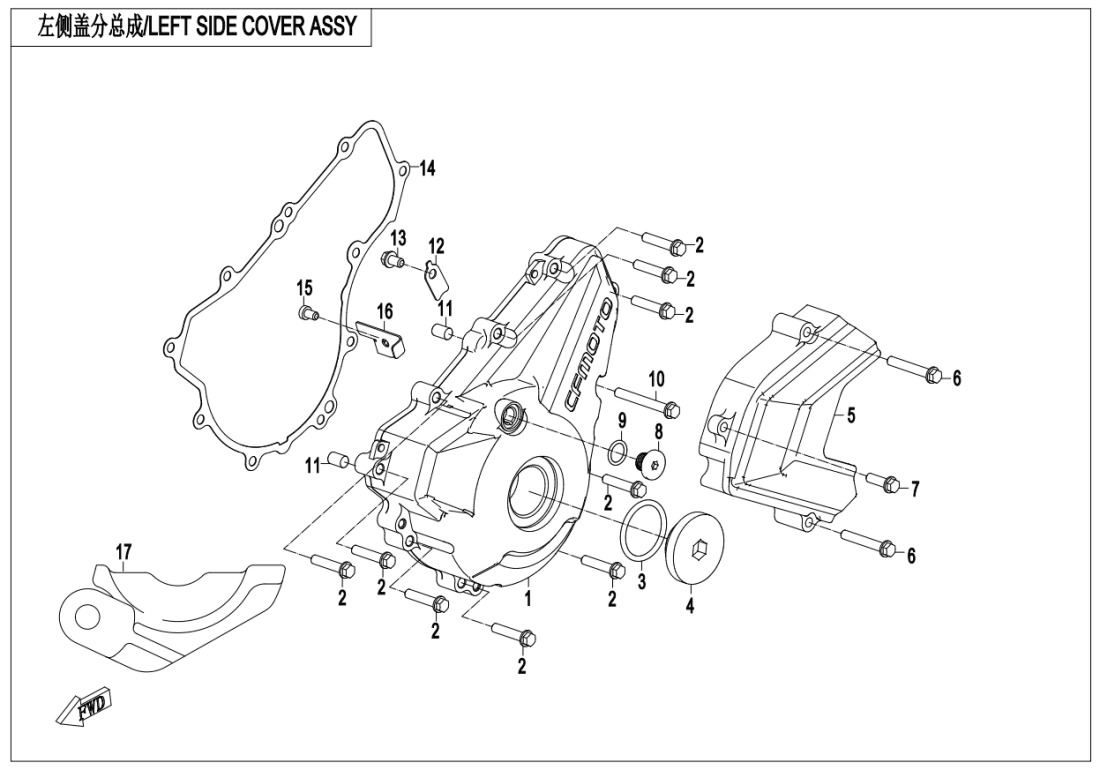

E01‑4 LEFT SIDE COVER
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LH SIDE COVER VELOCITY GREY0DMB-014002-0HB00 |
Počet 1 | Cena 2 585 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky O-SEAL RING 35x3.501A0-012003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STRAINER COVER01A0-012002-0HB00 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR COVER ASSY, LH0DM0-014100 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky VIEWING HOLE, TIMING INSPECTION0DM0-014003 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TIMING OBSERVING HOLE COVER0DMV-014003-1000-0B200 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 13x20DM0-011006 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FIXING PAD, HARNESS0DM0-014004 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub (vrut)0010-090006-00001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GASKET, LH SIDE COVER0DM0-014001-00001 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M5x1230102-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WIRE CLAMP0A80-014005 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FUEL PAN0DN0-024300 |
Počet 1 | Cena 72,60 Kč |
