EU5+ (2025)
Motor

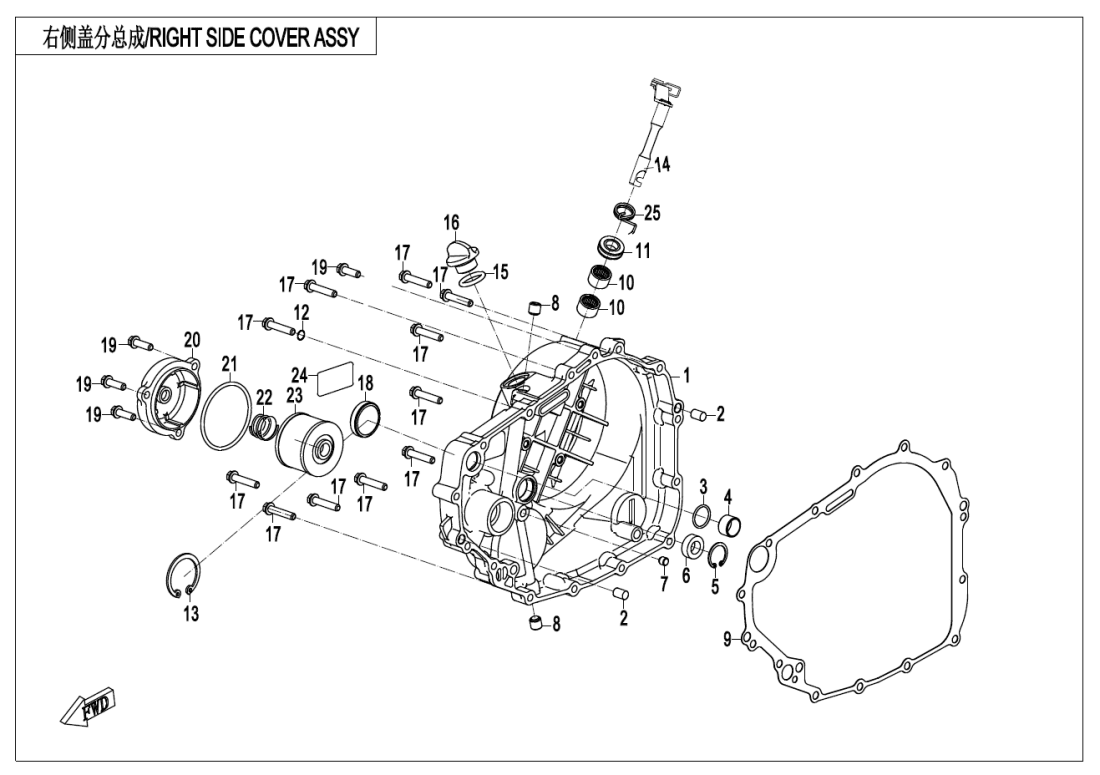

E01‑3 RIGHT SIDE COVER
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RH SIDE COVER ASSY0DNV-013010-4001-0HB00 |
Počet 1 | Cena 4 458 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NEEDLE BEARING HK121030403-01200 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL SEAL 12x20x50010-080009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-SEAL RING 5x20700-012201 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RETAINER0HU0-013009 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLUTCH CONTROL SHAFT ASSY0DMB-013300-00003 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PLUG, OIL FILLING0700-013008 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky VIEWER, OIL LEVEL0700-013100-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STRAINER COVER0DM0-013003-0HB01 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-RING 57x330502-057000F |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, FILTER ELEMENT0DM0-013009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OIL FILTER ASSY, ENGINE0DM0-013200 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INSTRUCTION LABEL, OIL FILLING0DM0-013008-10000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RETURN SPRING, CLUTCH CONTROL ROD0DM0-013012-40000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky O-Kroužek30502-018000F |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky WATER PIPE0DM0-013002 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky OIL SEAL,CRANKCASE0DM0-013007 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PLUG0A70-013004 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky GASKET, RH SIDE COVER0DM0-013001-00001 |
Počet 1 | Cena 595 Kč |
