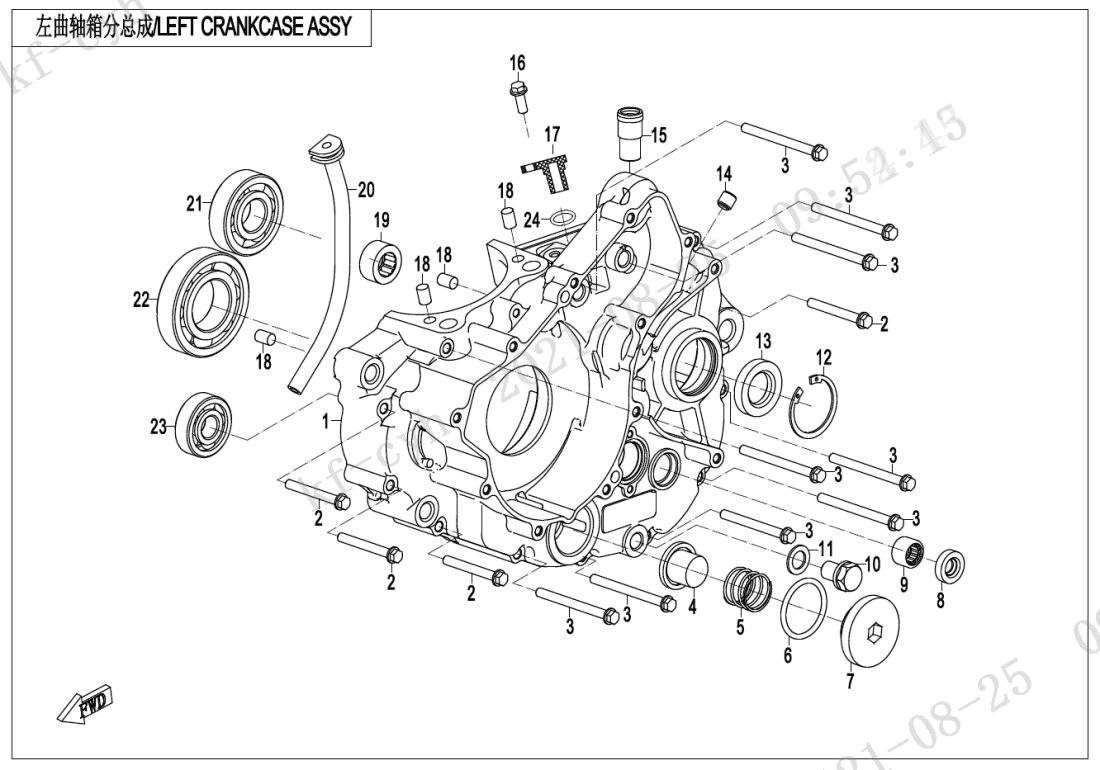

E01‑2 LEFT CRANKCASE
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LH CRANKCASE ASSY0DNV-011010-4000-0BP00 |
Počet 1 | Cena 7 260 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub0020-011018-00001 |
Počet 9 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL STRAINER0DM0-011030 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SCREEN SPRING01A0-012009 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky O-SEAL RING 35x3.501A0-012003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky STRAINER COVER01A0-012002-0HB00 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL SEAL 13x22x5.50700-065220 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NEEDLE BEARING HK131230403-01300 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 120010-021014 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-04005 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL SEAL 22x38x70DM0-011007 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PIPE BREATHER0700-011103 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLUG, SPEED SENSOR0DM0-011060 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BEARING 17x27x130DM0-011050 |
Počet 1 | Cena 465 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky OIL RETURN PIPE,ENGINE0DM0-011005 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Ložisko30499-02201 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Ložisko30499-03501 |
Počet 1 | Cena 1 249 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BEARING30499-01508 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky O-SEAL RING 13x20DM0-011006 |
Počet 1 | Cena 29,04 Kč |
