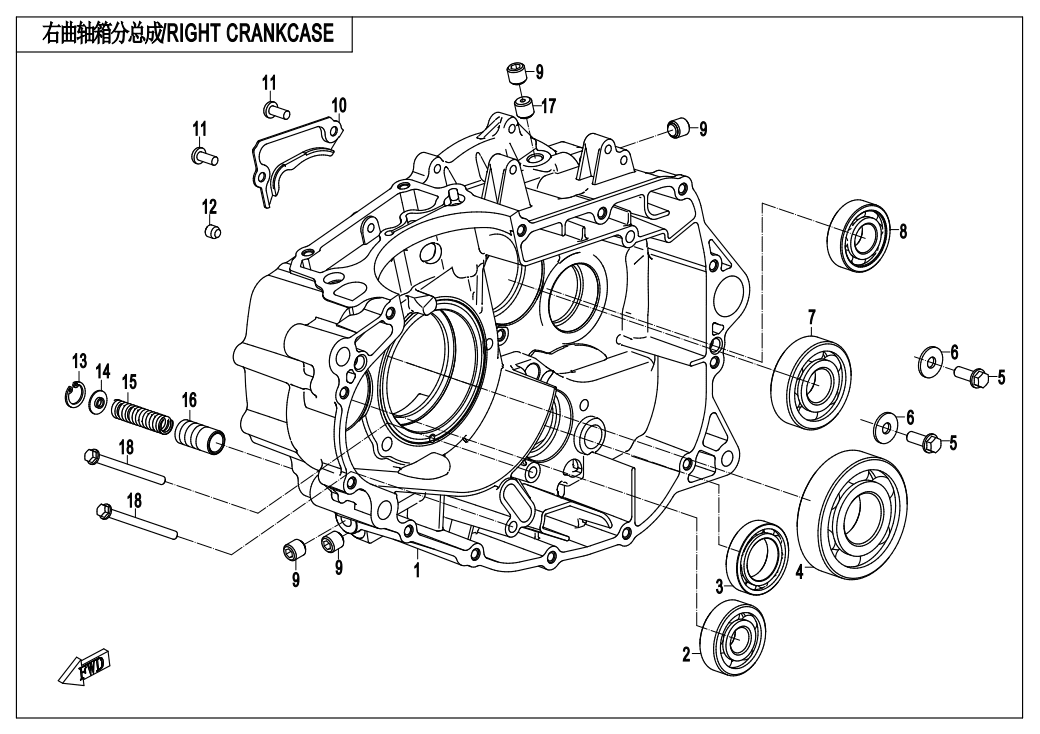

E01‑1 RIGHT CRANKCASE
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE ASSY0DNV-012010-4000-0BP00 |
Počet 1 | Cena 7 652 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BEARING30499-01508 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30499-02506 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Ložisko30499-03001 |
Počet 1 | Cena 1 133 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BEARING30499-02010 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BEARING30499-01702 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky VENTILATED COVER PLATE0DM0-012001 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW M5x1230105-050012890 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLUG0A70-013004 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CIRCLIP FOR HOLE 1430800-01405 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT, RELIEF VALVE0800-073004 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPRING, RELIEF VALVE01A0-012007 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CORE, RELIEF VALVE0DM0-012003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RESTRICTION PLUG0DM0-012002 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub0020-011018-00001 |
Počet 2 | Cena 14,52 Kč |
