EU5 (2024)

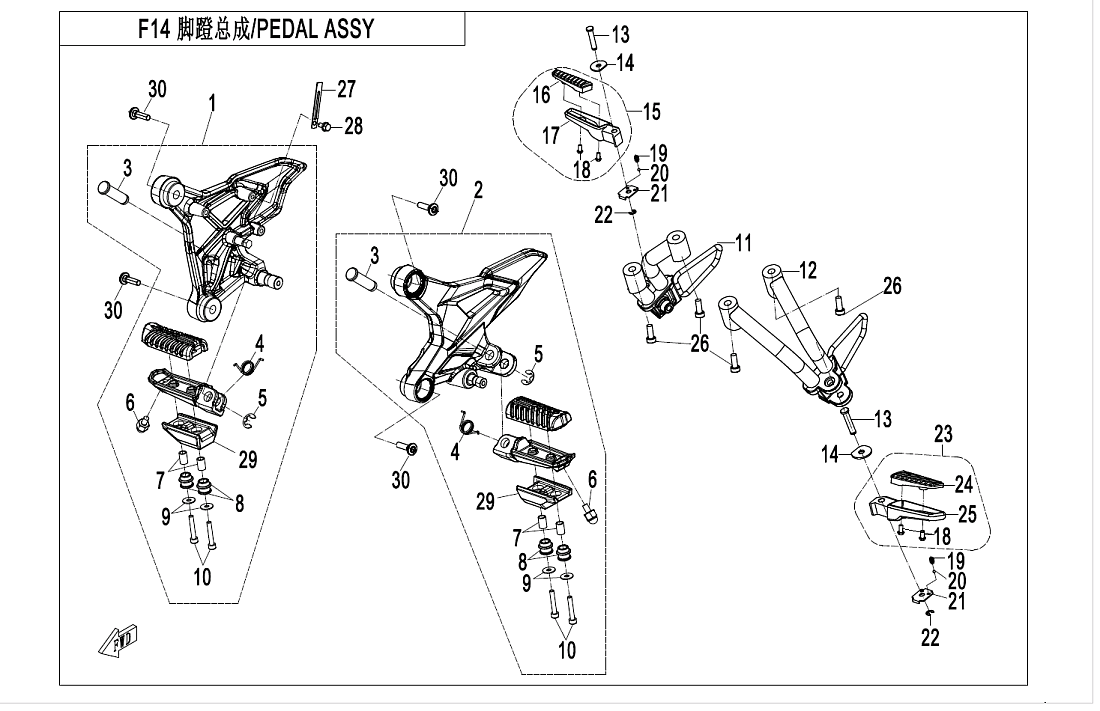

F14 FOOTREST
F00 ENGINE FITTINGS (3)
F01 LOCK KITS (8)
F02 MUFFER (9)
F03‑1 FRAME (26)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTIC 1 (12)
F04‑2 PLASTIC 2 (25)
F04‑3 PLASTIC 3 (29)
F04‑4 PLASTIC 4 (19)
F04‑5 PLASTIC 5 (5)
F04‑6 PLASTIC 6 (17)
F05 FRONT SUSPENSION (34)
F06 REAR SUSPENSION (23)
F07 FRONT WHEEL (8)
F08‑A BRAKE SYSTEM(DALU MAB) (44)
F08‑B BRAKE SYSTEM(RUILI MAB) (44)
F10 STEERING SYSTEM (20)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13 SEAT (11)
F14 FOOTREST (30)
F15 ELECTRIC SYSTEM (37)
F16 LIGHTS (16)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (22)
F19‑1 DECAL KITS (2)
F19‑2-A DECAL KITS(Athens Blue) (11)
F19‑2-B DECAL KITS(Nebula Black) (13)
F19‑3 EAC LABEL(KAZAKHATAN AND RUSSIA) (1)
F19‑4 NOISE DECAL(AUSTRALIA) (1)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (11)
F38‑A OWNER’S MANUAL (1)
F38‑C AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH FRONT FOOTREST ASSY6KMV-144000-B001-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH FRONT FOOTREST ASSY6KMV-143000-B001-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PIN φ12, FRONT FOOTREST6NQ0-140001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPRINGA000-140103-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SPLIT WASHER30802-00903 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LIMIT BOLT6KM0-130123 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Pouzdro6NTG-200419 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CUSHION RUBBER6KN0-140002 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Podložka30305-050112 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCREW M5x3030102-050030860 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KMV-140040-8100-0BP00 |
Počet 1 | Cena 2 134 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KMV-140030-8100-0BP00 |
Počet 1 | Cena 2 367 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH REAR FOOTREST ASSY6KJV-140160-8000-0BP00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER ASSY, RH FOOTREST6KJ0-140142 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET6KJV-140161-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LH REAR FOOTREST ASSY6KJV-140150-8000-0BP00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RUBBER, LH FOOT PEDAL6KJ0-140132 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET6KJV-140151-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub (vrut)30102-080030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BALANCE BLOCK, FOOTREST6KM#-140001-8001-0BP00 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FLANGE BOLT, M8x256KM0-140103 |
Počet 4 | Cena 29,04 Kč |
