EU5 (2023)

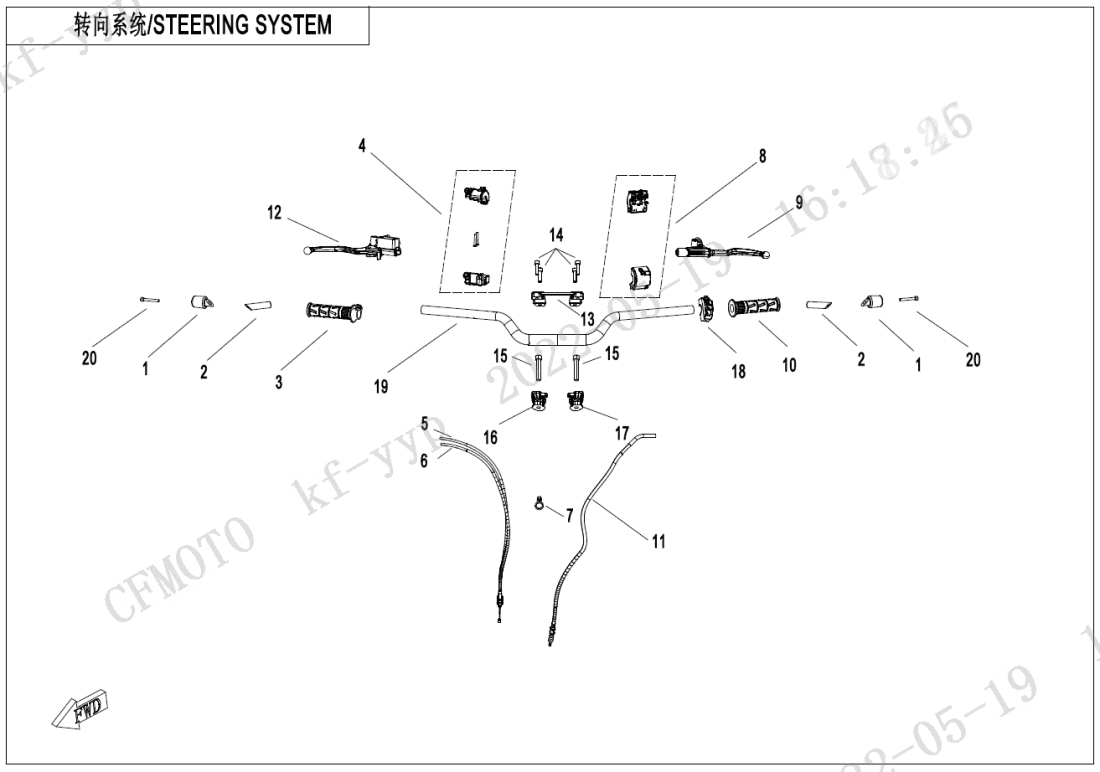

F10 STEERING SYSTEM
F00 ENGINE FITTINGS (3)
F01 LOCK KITS (8)
F02 MUFFER (9)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTIC 1 (12)
F04‑2 PLASTIC 2 (29)
F04‑3 PLASTIC 3 (29)
F04‑4 PLASTIC 4 (19)
F04‑5 PLASTIC 5 (5)
F04‑6 PLASTIC 6 (17)
F05 FRONT SUSPENSION (34)
F06 REAR SUSPENSION (23)
F07 FRONT WHEEL (8)
F08‑A BRAKE SYSTEM(DALU MAB) (43)
F08‑B BRAKE SYSTEM(RUILI MAB) (44)
F10 STEERING SYSTEM (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (23)
F13 SEAT (12)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (16)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (23)
F19 DECAL KITS (2)
F19‑A DECAL KITS(Athens Blue) (11)
F19‑B DECAL KITS(Nebula Black) (13)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (11)
F38 OWNER’S MANUAL (1)
F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BALANCING WEIGHT6KMV-100301-B000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALANCER6KMV-100302-B000 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH HAND GRIP ASSYA000-100010-20000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HANDLEBAR SWITCHES ASSY, RH6KMV-168000-8600 |
Počet 1 | Cena 2 698 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky THROTTLE CABLE6KMV-100700-B000 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ADJUSTABLE THROTTLE CABLE6KMV-100800-B000 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH6KMV-166000-8003 |
Počet 1 | Cena 1 930 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLUTCH LEVER ASSY6KMV-100400-B001 |
Počet 1 | Cena 1 104 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HAND GRIP, LHA000-100001-10000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLUTCH CABLE6KMV-100600-B000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRAKE LEVER6KMV-081100-B000-20 |
Počet 1 | Cena 248 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PRESS COVER, HANDLEBAR6KMV-100006-B000 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M8x3030102-080030860 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH SUPPORTER, HANDLEBAR6KMV-100133-B000 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH SUPPORTER, HANDLEBAR6KMV-100132-B000 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DASHBOARD SWITCH6KMV-166000-B001 |
Počet 1 | Cena 2 744 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky HANDLEBAR PIPE6KMV-100101-B000 |
Počet 1 | Cena 2 338 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub (vrut)30102-060045870 |
Počet 2 | Cena 14,52 Kč |
