Rám a kostra

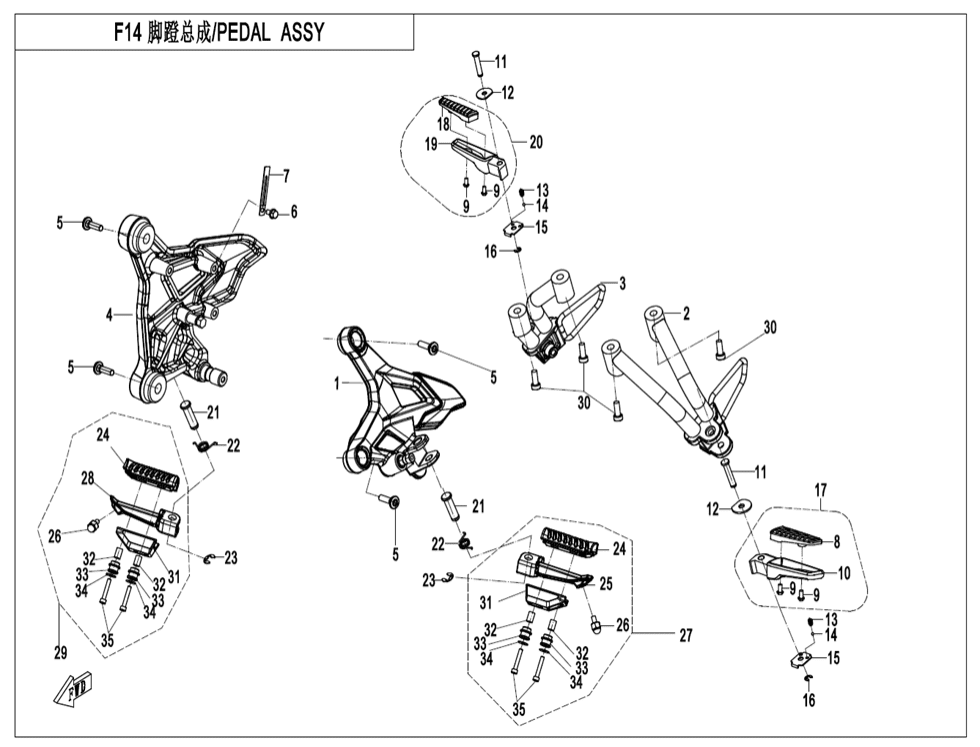

Stupačky a pedály
Hlavní rám (26)
Sedadlo (12)
Stupačky a pedály (37)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BRACKET ASSY, LH FOOTREST6KMV-140100-B000 |
Cena 4 037 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KM#-140030-8001-0BP00 |
Cena 2 365 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KMV-140030-8100-0BP00 |
Cena 2 367 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, RH REAR FOOTREST PEDAL6KM#-140040-8001-0BP00 |
Cena 2 365 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KMV-140040-8100-0BP00 |
Cena 2 134 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET ASSY, RH FOOTREST6KMV-140200-B000 |
Cena 4 196 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M8A000-140107 Alternativy: 6KM0-140107 |
Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER, LH FOOT PEDAL6KJ0-140132 |
Cena 174 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SCREW M5x1430105-050014410 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH REAR FOOTREST SEAT6KJ0-140151-2BP00 |
Cena 624 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING5190-037813 |
Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH REAR FOOTREST PEDAL6KJ0-140150-2BP00 |
Cena 857 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER ASSY, RH FOOTREST6KJ0-140142 |
Cena 232 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RH REAR FOOTREST SEAT6KJ0-140161-2BP00 |
Cena 624 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH REAR FOOTREST PEDAL6KJ0-140160-2BP00 |
Cena 857 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFT Dia 12A000-140141 |
Cena 72,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRINGA000-140103-20000 |
Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CIRCLIP 930802-00905 Alternativy: 30802-00903 |
Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RUBBERS, FOOTREST6KM0-140170 |
Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH FORNT FOOTREST SEAT6KM0-140131-1BP00 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LIMIT BOLT6KM0-130123 |
Cena 58,03 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH FRONT FOOTREST PEDAL6KM0-140130-1BP00 |
Cena 1 248 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky RH FORNT FOOTREST SEAT6KM0-140141-1BP00 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH FRONT FOOTREST PEDAL6KM0-140140-1BP00 |
Cena 1 248 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BALANCE BLOCK, FOOTREST6KM#-140001-8001-0BP00 |
Cena 348 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky T SHAPE BUSH ASSY6NQ#-140801-6000 |
Cena 29,02 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky DAMPER6KMV-140001-B000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SPRING WASHER30303-060152 Alternativy: 30303-060112 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SCREW M5x3030102-050030860 |
Cena cena není stanovena | není skladem |
