EU4 (2019)

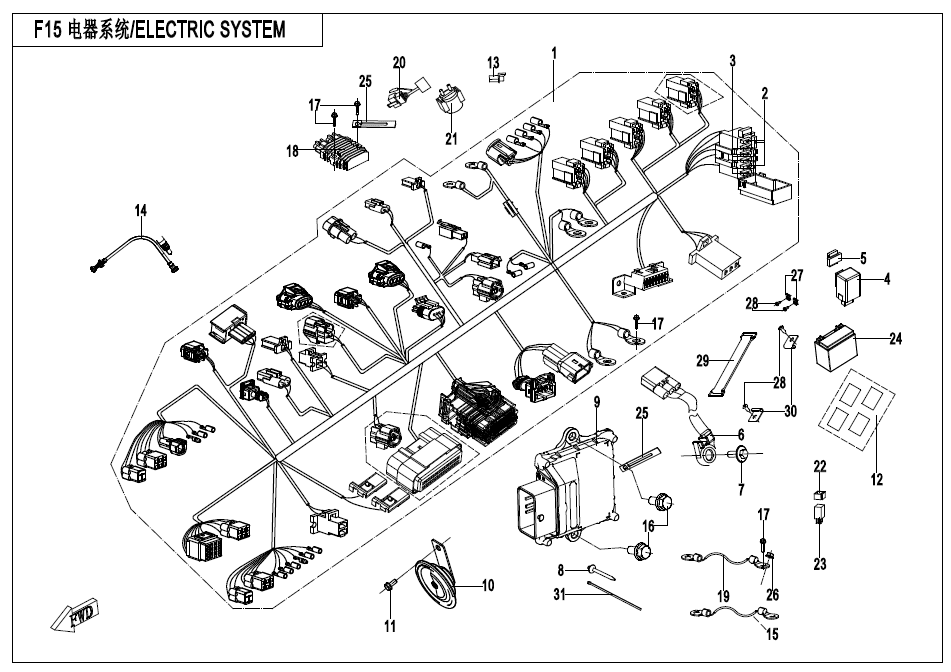

F15 ELECTRIC SYSTEM
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel6KN0-150100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel6KN0-150100-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel6KN0-150100-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Přerušovač blinkrů6KM0-150340 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER SLEEVE, FLASHER6100-150500 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SWITCH, SIDE STAND6070-151200-1000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Řídící jednotka ECU0DN0-174000 |
Počet 1 | Cena 9 778 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ELECTRIC HORN6050-150500 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DIODE, STARTER6090-150500 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OXYGEN SENSOR018B-176000 |
Počet 1 | Cena 5 818 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky POSITIVE CABLE, STARTER MOTOR6KM0-150020 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REGULATOR0A80-177000-00001 |
Počet 1 | Cena 1 204 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NEGATIVE CABLE, STARTER MOTOR6KM0-150030-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEAR CONTROL UNIT6FI3-170300-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RELAY, STARTER6KJ0-150500 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky AUXILIARY RELAY9010-150002 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 5 | Cena 131 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BATTERY31020902 |
Počet 1 | Cena 1 742 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky TIE BAND, BATTERY1080-150700 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky TIE BAND BRACKET, TOOLS KITA000-030005 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 13 | Cena 14,51 Kč |
