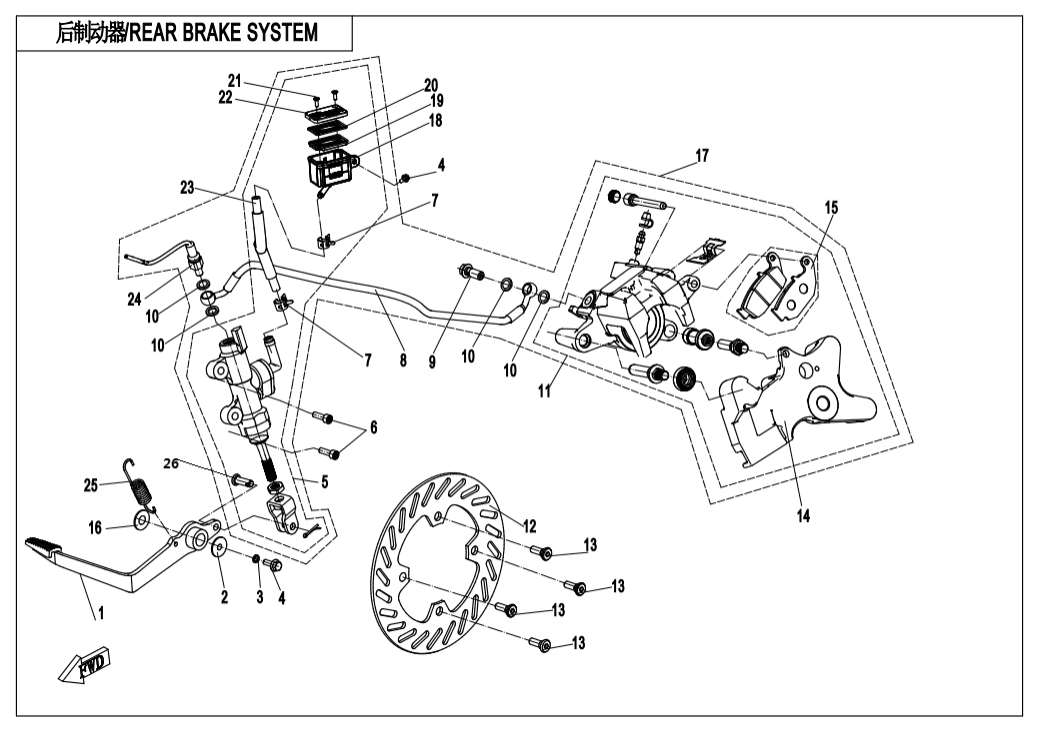

F08‑B-2 REAR BRAKE SYSTEM(HANGTE)
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY6KJ0-080300-1H300 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GASKET 17x24x1.6A000-080006 Alternativy: A000-080006-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MASTER PUMP, FOOT BRAKE6KM0-091200-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x2230102-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLIPA000-080213-2000 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FLUID PIPE,REAR BRAKE6KM0-091010-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 4 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CALIPER, REAR BRAKE6KM0-091100-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR BRAKE DISC6KJ0-080002-10000 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT, FRONT BRAKE DISC6KJ0-080005 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRAKE CALIPER HOUSING6KM0-091101-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6KM0-0911A0 |
Počet 1 | Cena 841 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GASKET 215x24x1A000-080007 Alternativy: A000-080007-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR HYDRAULIC BRAKE6KM0-091000-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SEALING GASKET, FLUID RESERVOIR6KM0-091203-20000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SEALING LINER, FLUID RESERVOIR6KM0-091202-20000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SCREW, FLUID RESERVOIR CAPA000-080229-2000 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CAP, FLUID RESERVOIR6KM0-091201-20000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FLUID RESERVOIR HOSE6KM0-091220-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH6KJ0-084416 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RETURN SPRING6100-080005 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PIN SHAFT30904-0602240 |
Počet 1 | Cena cena není stanovena | není skladem |
