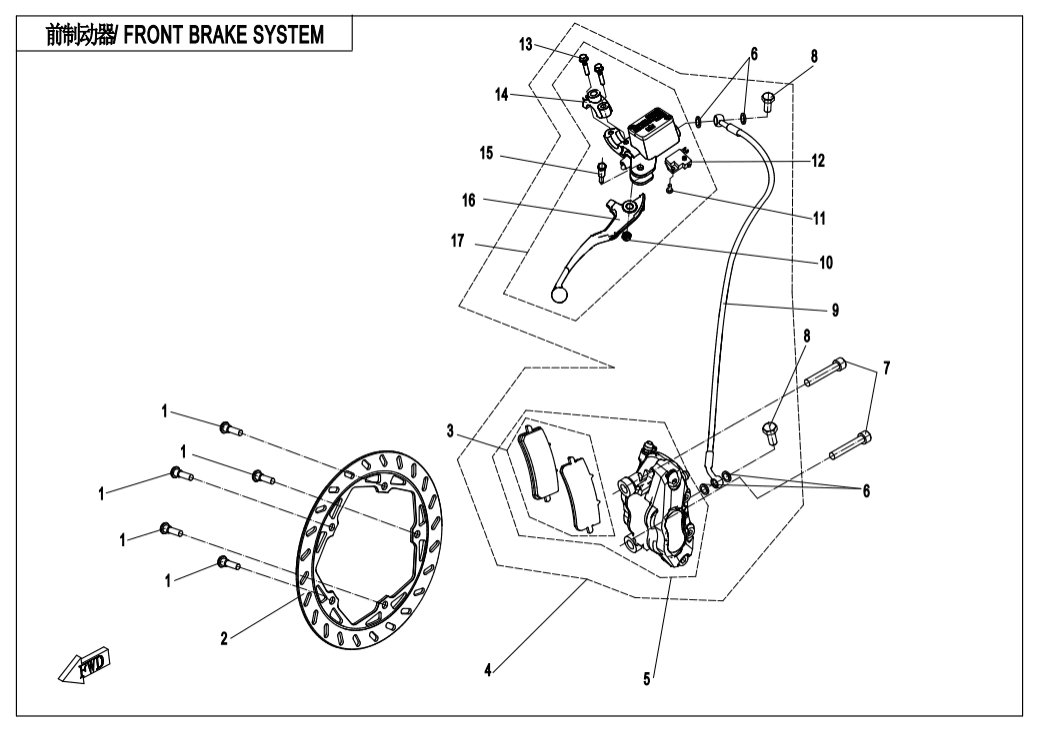

F08‑A-1 FRONT BRAKE SYSTEM(JJUAN)
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT, FRONT BRAKE DISC6KJ0-080005 |
Počet 5 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BRAKE DISC6KJ0-080001-20000 |
Počet 1 | Cena 1 233 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY6KJ0-0842A0 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET, ENGINE LH PROTECTION PLATE6KM0-081000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT CALIPER ASSY6KJ0-084200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 4 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BANJO BOLT 2A000-080103-2000 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRONT BRAKE FLUID ASSY6KM0-081010 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Matice30209-060810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW ASSY M4x1030116-040010440 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SWITCH, BRAKE LIGHT6KJ0-084104 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HALF CAP6KJ0-084105 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SHAFT PIN6KJ0-084111 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT BRAKE LEVER6KJ0-084108 |
Počet 1 | Cena 1 103 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HAND BRAKE PUMP6KJ0-084100 |
Počet 1 | Cena 5 803 Kč |
