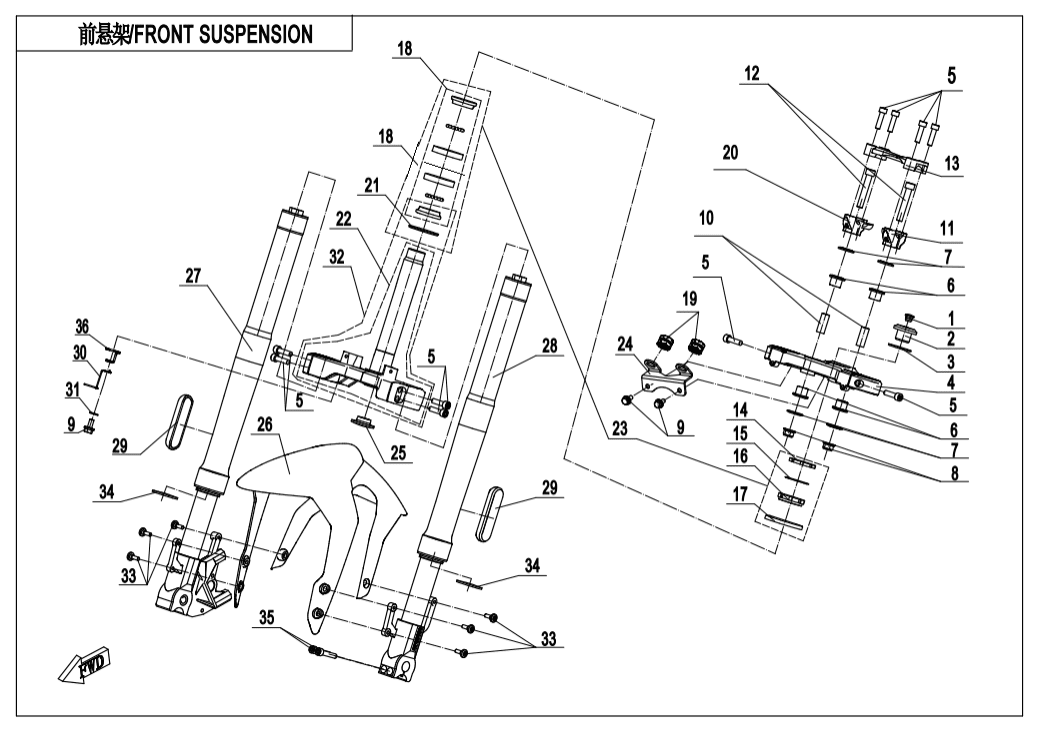

F05 FRONT SUSPENSION
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RUBBER PLUG 1A000-050005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FIXING SCREW, UPPER TRIPLE CLAMPA000-050003 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PodložkaA000-050004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6KJ0-050001-1H300 Alternativy: 6KMV-050001-B000 |
Počet 1 | Cena 3 221 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER HEX SCREW M8x3030102-080030860 |
Počet 10 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DAMPER RUBBER, UPPER TRIPLE CLAMP6KJ0-050004 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Podložka6KJ0-050005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LINER, UPPER CONNECTING PLATE6KJ0-050006-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LH SUPPORT, HANDLEBAR6KM0-050002-0H300 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HANDLEBAR COVER6KJ0-050002-1H300 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCK NUT 1A000-050006 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PodložkaA000-050008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOCK NUT 2A000-050007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DUST CAP, UPPER RETAINERA000-050009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEERING BEARING ASSYA000-050100 |
Počet 2 | Cena 711 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH SUPPORT, HANDLEBAR6KM0-050003-0H300 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ANTI-DUST CAP, LOWER RETAINING RINGA000-050400 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LOWER TRIPLE CLAMP, FRONT FORK PIPE6KJ0-050300-0H300 |
Počet 1 | Cena 5 208 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LOCK NUT, STEERING BEARING6KJ0-0500B0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky HEADLIGHT BRACKET6KM0-030002-0B200 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER PLUG 2A000-050011 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Přední rám6KJ0-050009-1BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT SHOCK ABSORBER,RH6KM0-050200-10000 |
Počet 1 | Cena 11 635 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FRONT SHOCK ABSORBER,LH6KM0-050100-10000 |
Počet 1 | Cena 11 635 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SIDE REFLECTOR6KJ0-050030 Alternativy: 6KJV-160920-8001-M1 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LIMIT WIRE, FRONT BRAKE HOSE6KJ0-050012 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RETAINING RING, LOWER TRIPLE CLAMP6KJ0-0500A0 |
Počet 1 | Cena 4 748 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6KM0-060002 |
Počet 6 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky OIL SEAL6KJ0-050410 |
Počet 2 | Cena 305 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SCREW M8x4030102-080040810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky FIXING WIRE, FRONT BRAKE HOSE6KJ0-050011 |
Počet 1 | Cena 43,56 Kč |
