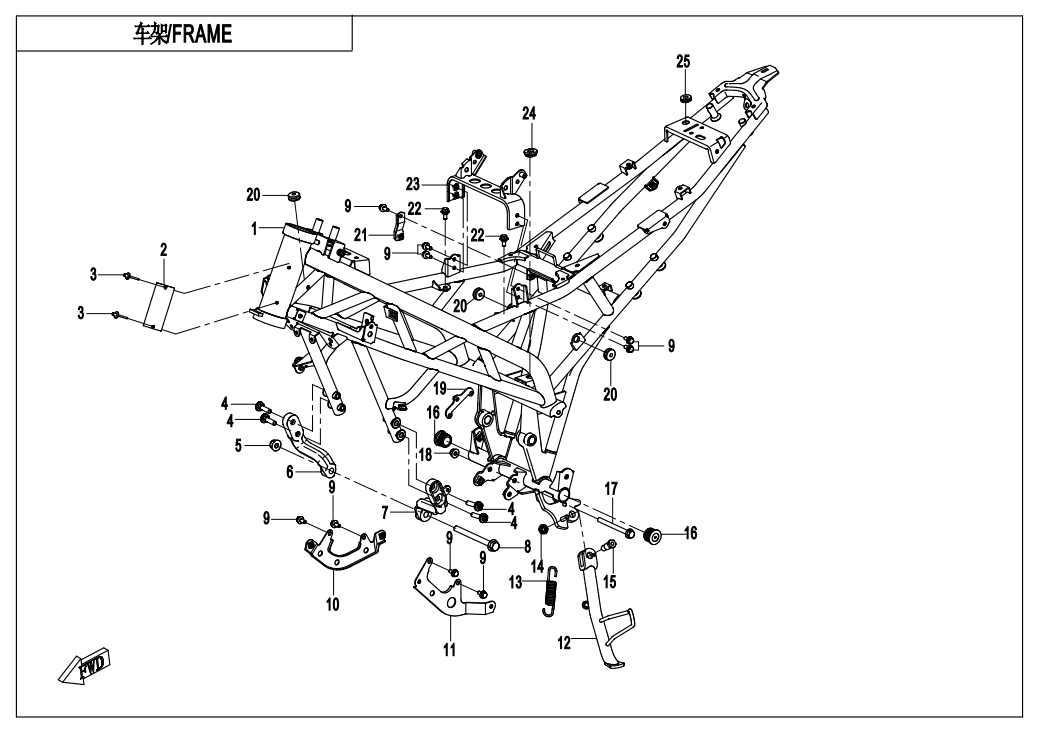

F03‑1 FRAME
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu6KM0-031000-2BB00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu6KM0-031000-2BC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Podložka6KN0-191012 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky VEHICLE PLATE6KM#-190013-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M86KM0-140107 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FIXING PLATE, CANISTER6KM0-030006-0B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH MOUNTING BRACKET, ENGINE6KM0-030005-0B201 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET, ENGINE RH PROTECTION PLATE MATTE BLACK6KM0-030020-0B200 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, ENGINE LH PROTECTION PLATE MATTE BLACK6KM0-030010-0B200 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SIDE BRACKET ASSY6KM0-030310-0B200 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING, SIDE STAND6090-030006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M10x1.2530208-102010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER PLUG6KJ0-030503 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M8x9030006-080090810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BRACKET, CANISTER6KM0-030030-0B200 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ABS BRACKET MATTE BLACK6KM0-030050-0B200 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR MOUNTING ASSY,FUEL TANK MATTE BLACK6KM0-030100-2B200 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 1 | Cena 29,02 Kč |
