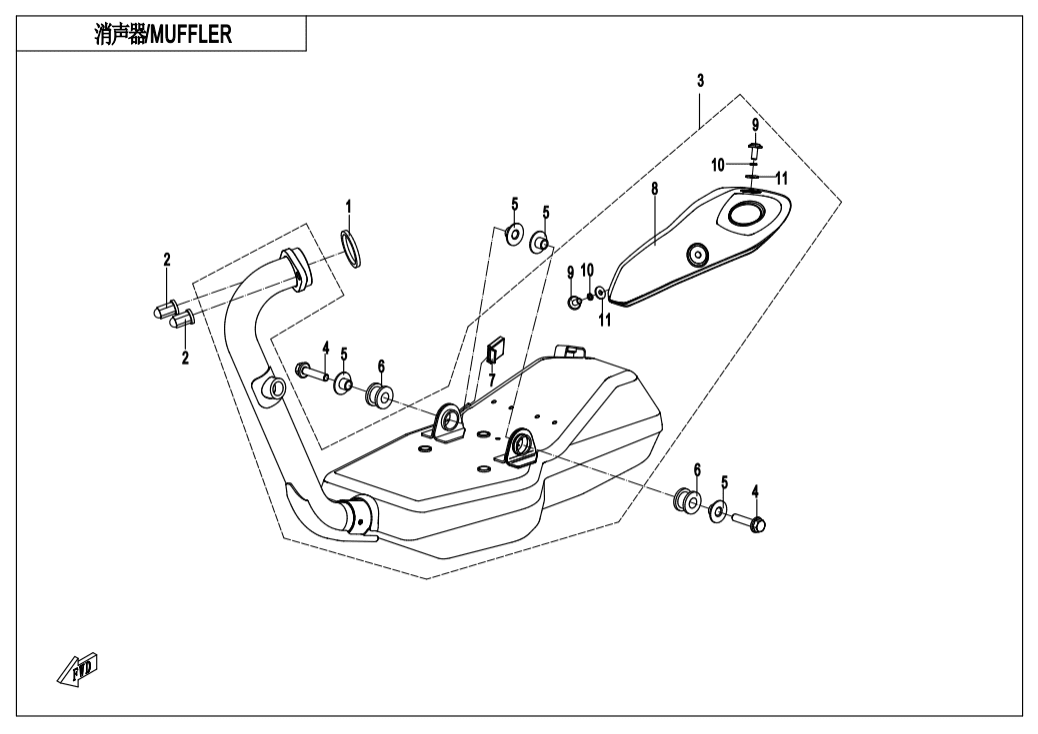

F02‑B MUFFLER(ONLY FOR THAILAND)
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (6)
F02‑A MUFFLER(EU 4) (12)
F02‑B MUFFLER(ONLY FOR THAILAND) (10)
F03‑1 FRAME (27)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (14)
F04‑2 PLASTICS2 (17)
F04‑3-V1 PLASTICS3 (33)
F04‑4 PLASTICS4 (19)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS6 (15)
F05 FRONT SUSPENSION (36)
F06‑A REAR SUSPENSION (27)
F06‑B REAR SUSPENSION(SHEET METAL ) (22)
F07 FRONT WHEEL (8)
F08‑A-1 FRONT BRAKE SYSTEM(JJUAN) (17)
F08‑A-2‑V2 REAR BRAKE SYSTEM(JJUAN) (23)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2 REAR BRAKE SYSTEM(HANGTE) (25)
F08‑C-V3 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑A SEAT (13)
F13‑B SEAT( ONLY FOR THAILAND) (13)
F14‑A-V1 FOOTREST (ORDINARY) (32)
F14‑B-V1 FOOTREST (ABS) (33)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (14)
F17‑A DASHBOARD( TFT) (2)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1 WARNING DECAL (2)
F19‑2-A DECAL(PAINTED ULTRA SILVER) (8)
F19‑2-B DECAL(NEBULA BLACK) (7)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL WASHER, EXHAUST PORT6KM0-020010 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Sestava výfuku a tlumiče6KN#-021000-6200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RUBBER COLLAR6KM0-021001 |
Počet 1 | Cena 140 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 2 | Cena 15,54 Kč |
