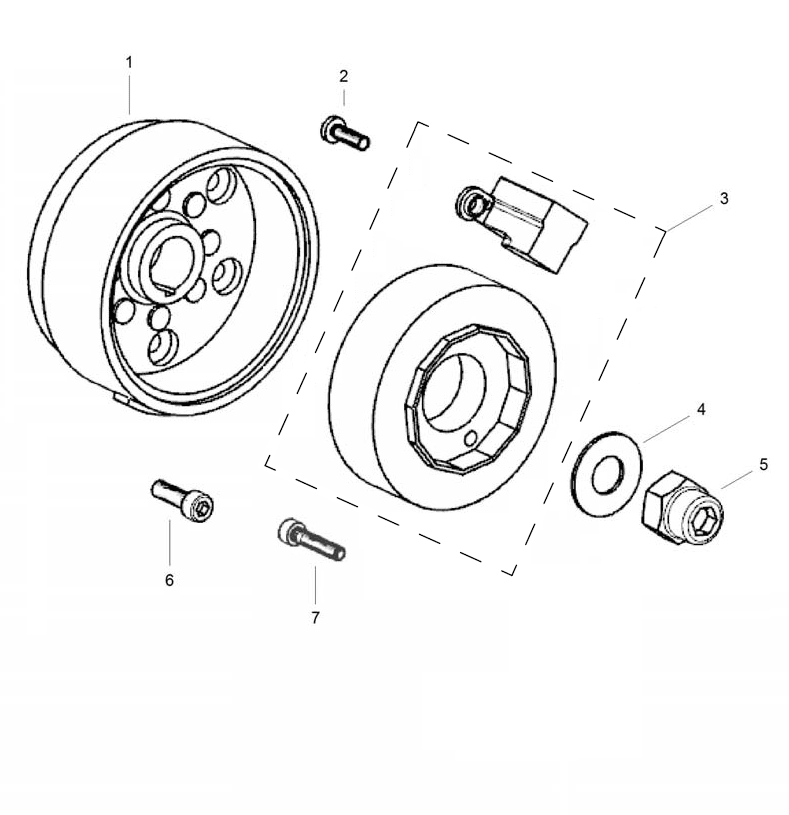

E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FLYWHEEL ASSYSH-JC32112-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLTSH-JCC4216-5016B |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky STATORSH-JC32111-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FLYWHEEL FIX GASKETSH-JC32212-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FLYWHEEL FIX NUTSH-JC32211-03300 |
Počet 1 | Cena 102 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLTSH-JCC2019-6020H |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLTSH-JCC2018-5025H |
Počet 2 | Cena 14,52 Kč |
