E11 CLUTCH
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)

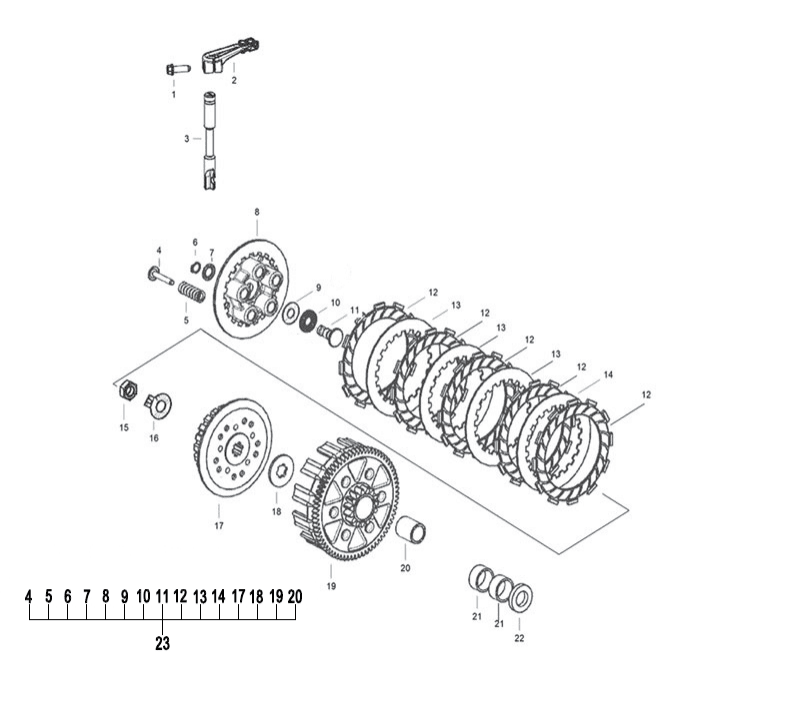

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX BOLTSH-JCC2010-8020L |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLUTCH RELEASE SWING ARM ASSYSH-JC23270-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLUTCH TIE RODSH-JC23261-03300 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLUTCH SPRING BOLTSH-JCJ4320-5035H |
Počet 5 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLUTCH SPRINGSH-JC21414-03300 |
Počet 5 | Cena 552 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIPSH-JCH1020-1000H |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GASKETSH-JC21314-03300 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLUTCH PRESSURE PLATESH-JC21462-03300 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKETSH-JC21313-03300 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLUTCH RELEASE BEARINGSH-JC21312-03300 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLUTCH RELEASE TAPPETSH-JC21311-03300 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLUTCH DRIVE FRISC DISCSH-JC21441-03300 |
Počet 5 | Cena 3 325 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLUTCH DRIVEN FRISC DISCSH-JC21451-03300 |
Počet 3 | Cena 1 452 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLUTCH DRIVEN FRISC DISCSH-JC21452-03300 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HOUSING LOCK NUTSH-JC21412-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GASKETSH-JC21413-03300 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLUTCH INNER HOUSINGSH-JC21411-03300 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLUTCH HOUSING GASKETSH-JC21552-03300 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLUTCH OUTER HOUSING ASSYSH-JC21200-03300 |
Počet 1 | Cena 1 510 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLUTCH SLEEVESH-JC21551-03300 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NEEDLE BEARINGSH-JC21415-03300 |
Počet 2 | Cena 697 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GASKETSH-JC21553-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLUTCH ASSYSH-JC21000-03300 |
Počet 1 | Cena 8 959 Kč |
