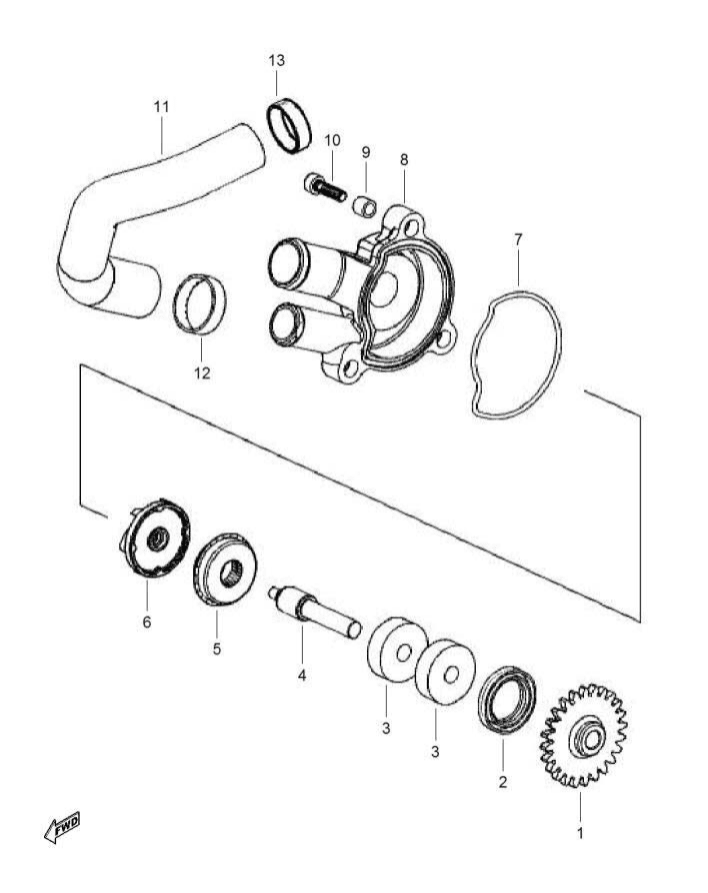

E10 WATER PUMP
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PUMP DRIVEN GEARSH-JC17462-03300 |
Počet 1 | Cena 421 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT OIL SEALSH-JC11531-03300 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BALL BEARINGSH-JC17422-03300 |
Počet 2 | Cena 378 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER PUMP SHAFTSH-JC17421-03300 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WATER PUMP SHAFT SEALERSH-JC17440-03301 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WATER PUMP ROTOR ASSYSH-JC17410-03300 |
Počet 1 | Cena 247 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky O-RINGSH-JC17433-00300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WATER PUMP HOUSINGSH-JC17432-03300 |
Počet 1 | Cena 726 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PINSH-JC17431-03300 |
Počet 3 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLTSH-JCC2010-5018W |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER PUMP PIPESH-JC17471-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PIPE CLAMPSH-JC6100-180001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PIPE CLAMPSH-JC17473-00300 |
Počet 1 | Cena 43,56 Kč | není skladem |
