EU5+ (2025)
Motor

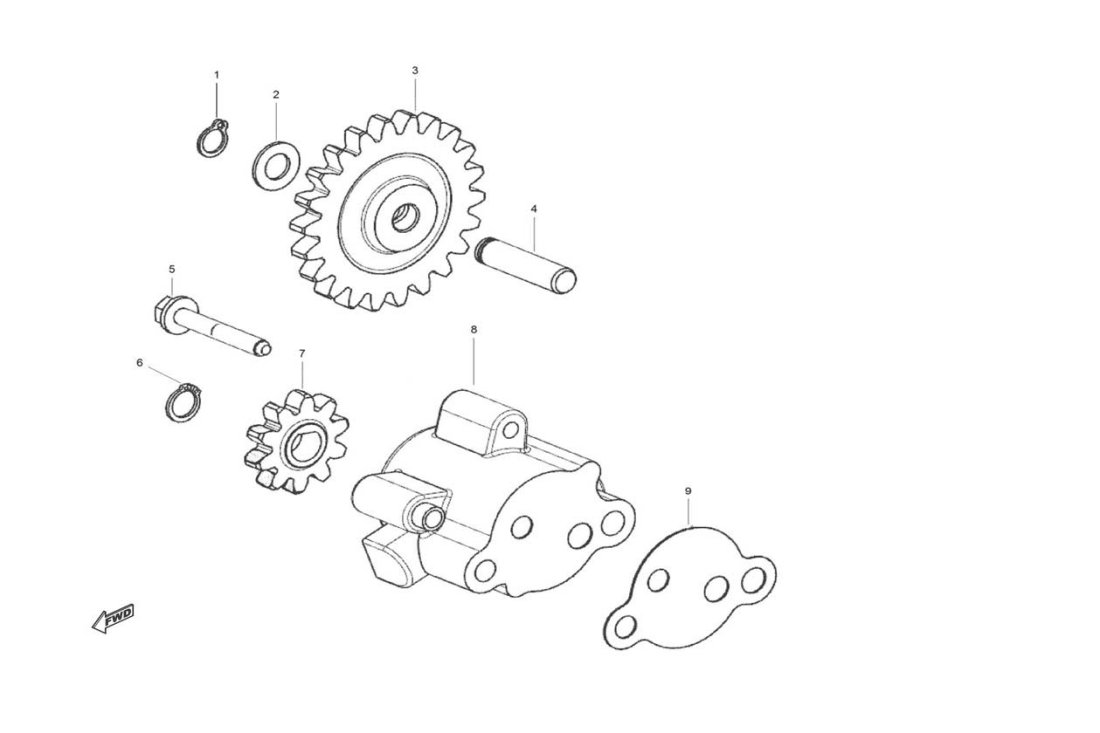

E09 OIL PUMP
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIPSH-JCH1020-08000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GASKETSH-JC16323-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OIL PUMP INTERMEDIATE GEARSH-JC16321-03300 |
Počet 1 | Cena 741 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL PUMP INTERMEDIATE SHAFTSH-JC16322-03300 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FUEL PUMP POSITIONING BOLTSH-JCC2010-5040B |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIPSH-JC16332-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL PUMP DRIVEN GEARSH-JC16331-03300 |
Počet 1 | Cena 348 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL PUMP ASSYSH-JC16400-03300 |
Počet 1 | Cena 1 626 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SEAL GASKETSH-JC16341-03302 |
Počet 1 | Cena 29,04 Kč | není skladem |
