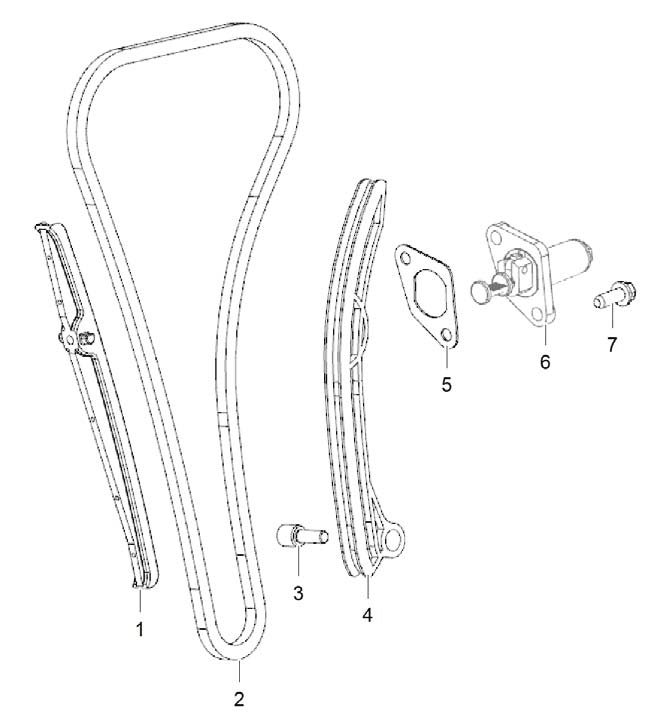

E07 CAM CHAIN
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CHAIN GUIDESH-JC12771-01E00 |
Počet 1 | Cena 261 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DISTRIBUTION CHAINSH-JC12760-00300 |
Počet 1 | Cena 1 031 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLTSH-JC11321-FA001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CHAIN TENSIONER BLOCKSH-JC12811-01E00 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SEAL GASKETSH-JC12837-03300 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TENSIONERSH-JC12830-03300 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky HEX FLANGE BOLTSH-JCA2040-6016B |
Počet 2 | Cena cena není stanovena | není skladem |
