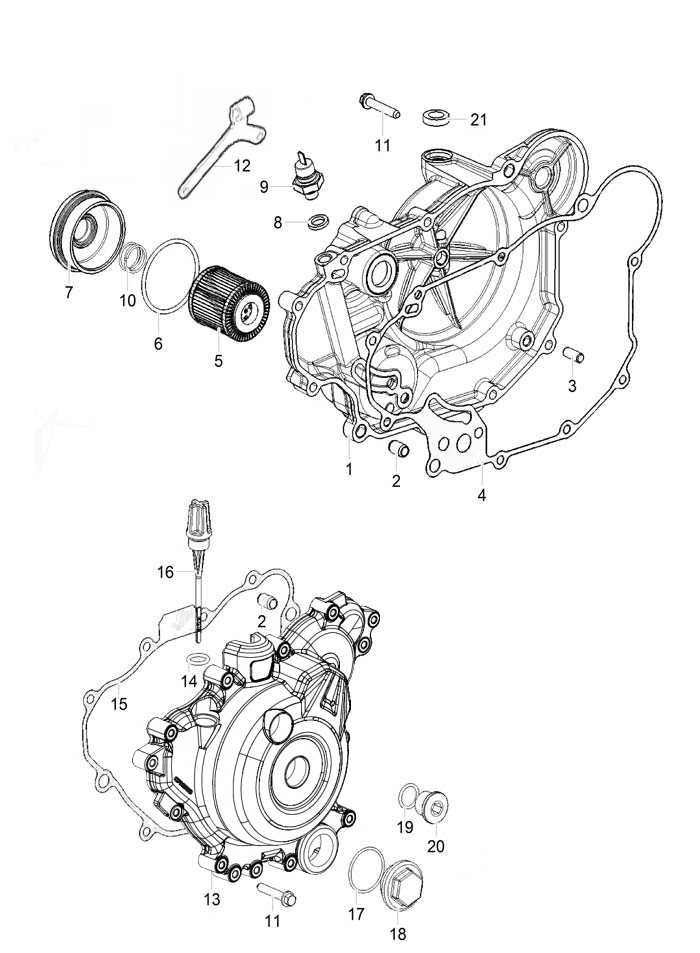

E04 CRANKCASE COVER
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLUTCH COVERSH-JC11341-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DOWEL PINSH-JC09180-03300 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SHIFT SHAFT POSITION PIN SHAFTSH-JC11345-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLUTCH COVER GASKETSH-JC11482-03302 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL FILTERSH-JC16521-03300 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky O-RINGSH-JC16524-03300 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FILTER COVERSH-JC16522-03300 |
Počet 1 | Cena 145 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GASKETSH-JC09168-00300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OIL PRESSURE SWITCHSH-JC16525-00300 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FILTER COVER SPRINGSH-JC16523-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLTSH-JCA2048-6035W |
Počet 20 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLIPSH-JC11346-03302 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MAGNETO COVERSH-JC11351-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-RINGSH-JC11354-03300 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MAGNETO COVER SEAL GASKETSH-JC11483-03302 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL LEVELERSH-JC11353-03300 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky O-RINGSH-JC11356-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRAIN PLUGSH-JC11355-03300 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-RINGSH-JC11424-09900 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TIMING ADJUSTING HOLE BOLTSH-JC11357-03300 |
Počet 2 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky OIL SEALSH-JC11511-03300 |
Počet 1 | Cena 58,08 Kč |
