EU5+ (2025)
Motor

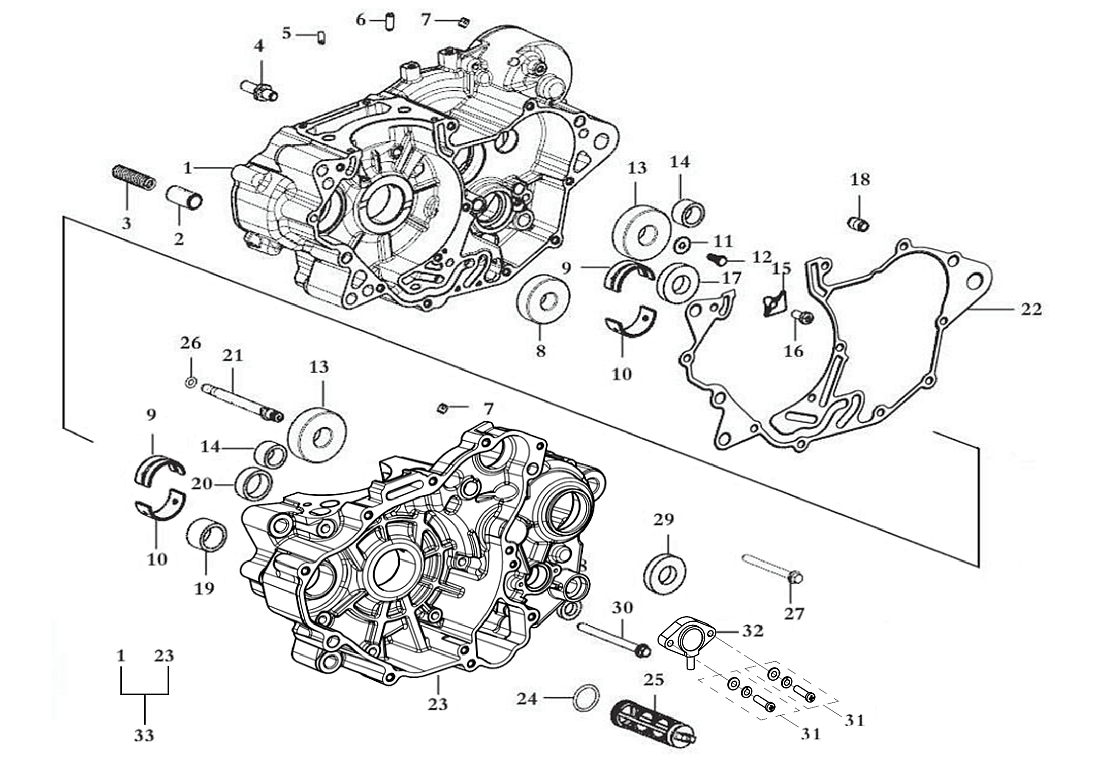

E03 CRANKCASE
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 02 |
Název součástky Kód součástky OVERPRESSURE VALVE SLEEVESH-JC16531-03300 |
Počet 1 | Cena 290 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OVERPRESSURE VALVE SPRINGSH-JC16532-03300 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GEARSHIFT SWING ARM LIMIT BOLTSH-JC11306-04600 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SMALL INJECTORSH-JC16535-03300 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BIG INJECTORSH-JC16534-03300 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PLUGSH-JC11315-03300 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BALL BEARINGSH-JCP0632-06302 |
Počet 1 | Cena 276 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH CRANKSHAFT BEARINGSH-JC11318-03300 |
Počet 2 | Cena 421 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH CRANKSHAFT BEARINGSH-JC11328-03300 |
Počet 2 | Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BALL BEARING LIMIT GASKETSH-JCD1123-0500B |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLTSH-JCA1070-5012B |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BALL BEARINGSH-JCP0632-06303 |
Počet 2 | Cena 319 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NEEDLE ROLLER30403-01600 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BALL BEARING LIMIT GASKETSH-JC11317-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BALL BEARING LIMIT GASKETSH-JCC2026-6012B |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BALL BEARINGSH-JCP0632-16003 |
Počet 1 | Cena 305 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DOWEL PINSH-JC09180-03300 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NEEDLE ROLLER30403-02000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NEEDLE ROLLER30403-02201 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SPRAYERSH-JC16536-03300 |
Počet 1 | Cena 261 Kč | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CRANKCASE GASKETSH-JC11481-03302-B |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky O-RINGSH-JC16512-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky OIL FILTERSH-JC16511-03300 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky O-RINGSH-JC16537-03300 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLTSH-JCA2048-6060W |
Počet 12 | Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky OIL SEALSH-JC11511-03300 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky OIL SEALSH-JC11521-03300 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLTSH-JCA2048-6075W |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SEAL GASKETSH-JCJ4230-4020J |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky GEAR SWITCHSH-JC37720-03302 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CRANKCASE ASSYSH-JC11300-03302 |
Počet 1 | Cena cena není stanovena | není skladem |
