E01 CYLINDER HEAD
E01 CYLINDER HEAD (29)
E02 CYLINDER (3)
E03 CRANKCASE (31)
E04 CRANKCASE COVER (21)
E05 PISTON (16)
E06 CAM SHAFT (12)
E07 CAM CHAIN (7)
E08 INJECTION UNIT (5)
E09 OIL PUMP (9)
E10 WATER PUMP (13)
E11 CLUTCH (23)
E12 TRANSMISSION (29)
E13 GEAR SHIFTING (11)
E14 STARTER MOTOR (6)
E15 MAGNETO ASSY (7)

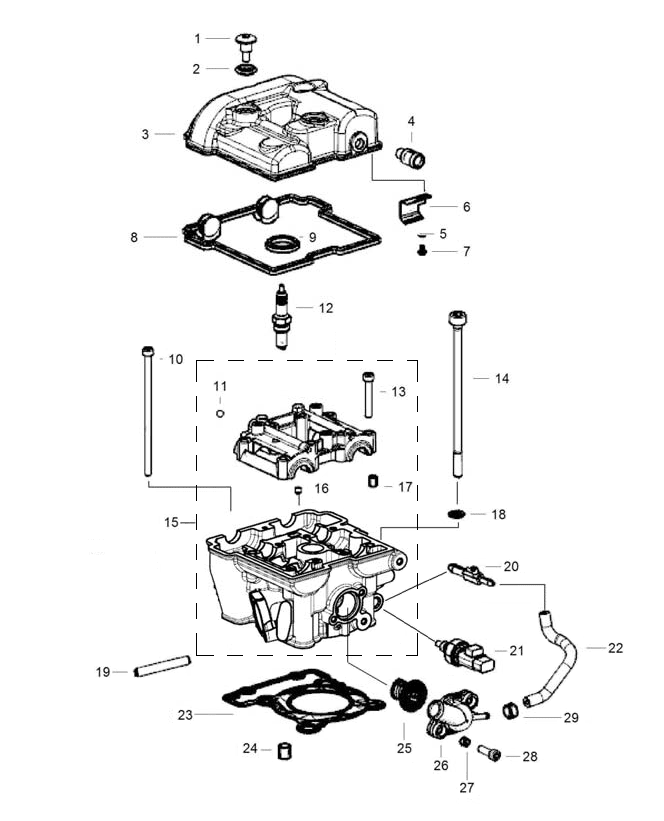

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CYLINDER HEAD COVER BOLTSH-JC11164-00300 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER SEAL RINGSH-JC11145-00300 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CYLINDER HEADSH-JC11121-03301 |
Počet 1 | Cena 1 147 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BREATHER HOSESH-JC11122-00300 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SPRING WASHERSH-JCD2120-0400C |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RETAINING PLATESH-JC11142-03300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SCREWSH-JCC4210-4006C |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CYLINDER HEAD SEAL GASKETSH-JC11144-03300 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPARK PLUG HOLE SEAL RINGSH-JC11143-05300 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLTSH-JC11163-00300 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CAM BRACKET PLUGSH-JC11133-00300 |
Počet 5 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPARK PLUGSH-JC33500-05400 |
Počet 1 | Cena 1 496 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLTSH-JCC2010-6040L |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLTSH-JC11162-00300 |
Počet 4 | Cena 218 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CYLINDER HEAD AND CAM BRACKET ASSYSH-JC11A00-03310 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky THROTTLE NOZZLESH-JC11135-00300 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DOWEL PINSH-JC11132-00300 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GASKETSH-JCD1023-0800L |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky STUDSH-JCK1028A8030C |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PIPE JOINTSH-JC11121-05300 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky COOLANT TEMP SENSORSH-JC11101-05300 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER HOSESH-JC09359-05300 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CYLINDER HEAD SEAL GASKETSH-JC11141-03300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky DOWEL PINSH-JC04211-00300 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky THERMOSTATSH-JC17600-05300 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky COOLANT TEMP. ADJUSTER COVERSH-JC17711-00300 |
Počet 1 | Cena 131 Kč | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BUSHINGSH-JC17712-00300 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLTSH-JCC2010-6020W |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLAMPSH-JC11171-00300 |
Počet 2 | Cena 43,56 Kč |
