EU5+ (2025)

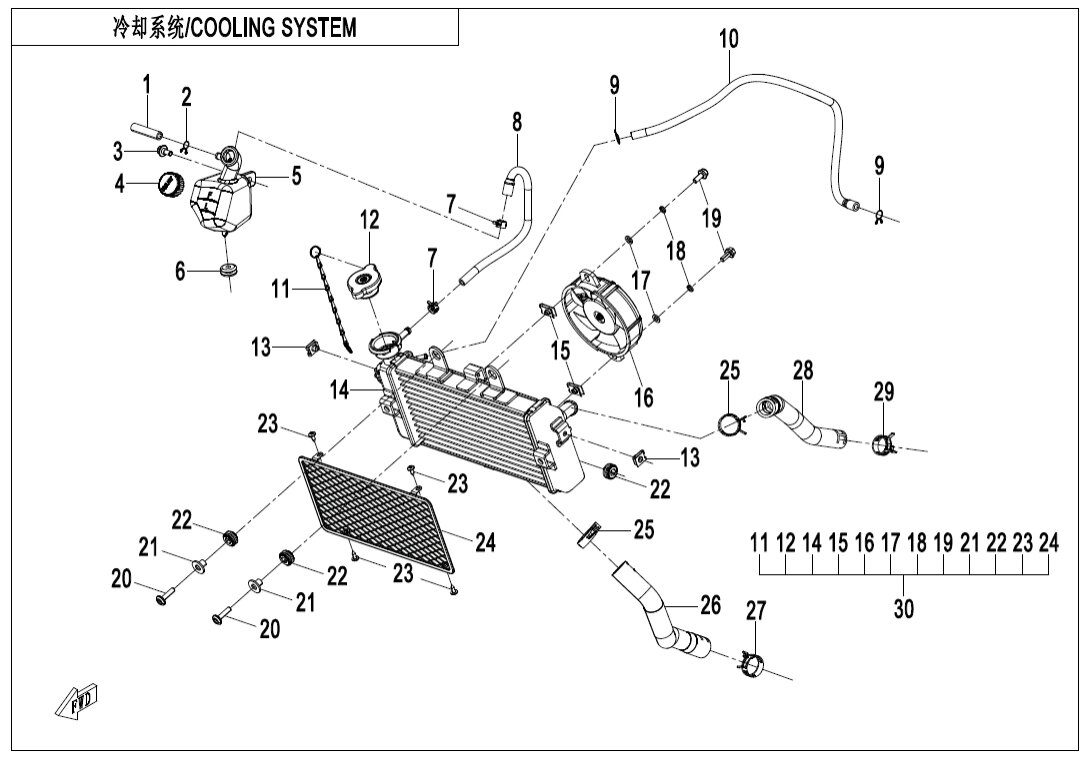

F18 COOLING SYSTEM
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OVERFLOW HOSE, RESERVOIR6KMV-180001-B001 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CAP, RESERVOIR TANK6KJ0-180302 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RESERVIOR TANK ASSY6KJ0-180310 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6KMV-180004-B000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky THERMOSTAT CONNECTING PIPE6KIV-180003-2000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CHAIN6KM#-181300-8000-20 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CAP, WATER FILLER0010-136100 Alternativy: 8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RADIATOR ASSY6KIV-181100-2000 |
Počet 1 | Cena 2 977 Kč | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M68010-000003 Alternativy: 8030-040800 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RADIATOR FAN ASSY6KIV-181200-2000-M1 |
Počet 1 | Cena 2 585 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x2530006-060025870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DAMPING RUBBER MAT6KM#-181001-8001 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SELF-TAPPING SCREW6KIV-181301-2000-21 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RESERVOIR GUARD6KIV-181300-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLAMP30605-127060 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RADIATOR WATER OUTLET HOSE6KIV-180002-2000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLAMP B286KM0-180004 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky RADIATOR WATER INLET HOSE6KIV-180001-2000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLAMP B246100-180001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RADIATOR ASSY6KIV-181000-2000 |
Počet 1 | Cena 5 648 Kč |
