EU5+ (2025)

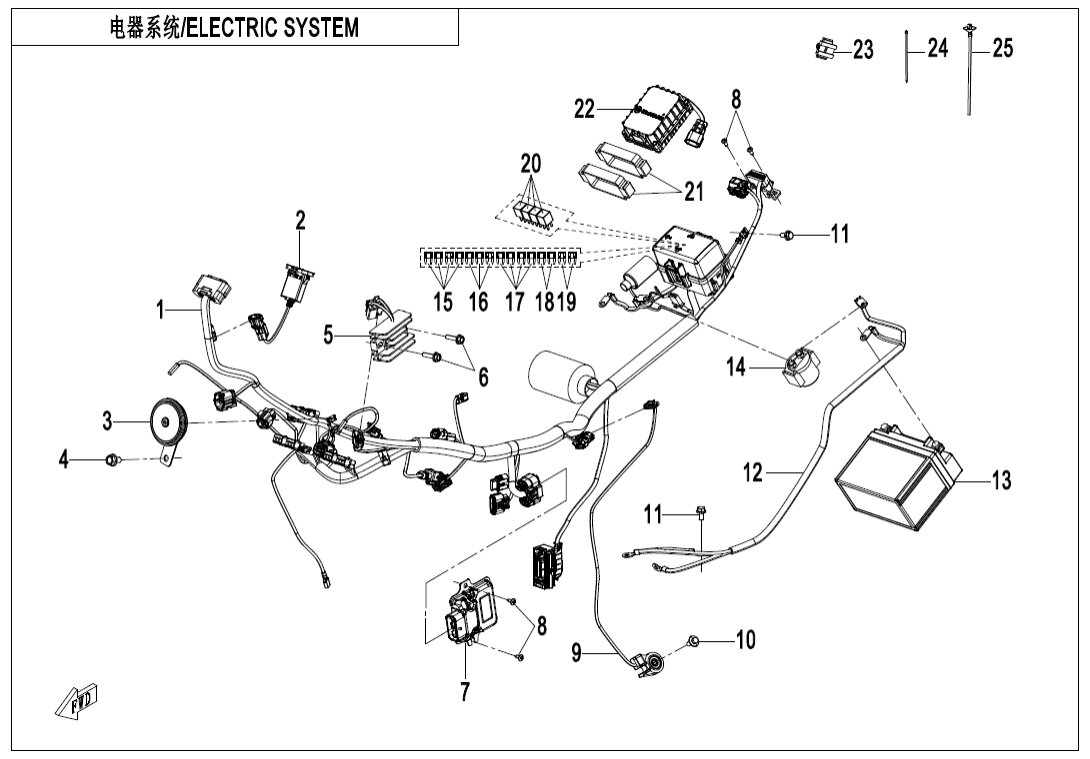

F15 ELECTRIC SYSTEM
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE6KIV-150100-2000 |
Počet 1 | Cena 12 284 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky USB OUTLET SOCKETFA8V-150600-1001-10 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HORN6KWV-150600-1000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REGULATOR6FIV-177000-7000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky ECM ASSY6KIV-001000-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SIDE STAND ASSY6KMV-151500-3000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky START MOTOR POSITIVE/NEGATIVE CABLE6KIV-150330-2000 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BATTERY6KIV-151600-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RELAY, STARTER6KJ0-150500 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FUSE 5A8010-151301 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FUSE 7.5A806A-151301 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky 30A FUSE5BY0-150301 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1301-11 |
Počet 1 | Cena 6 489 Kč | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1401-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1601-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 23 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 2 | Cena 29,02 Kč |
