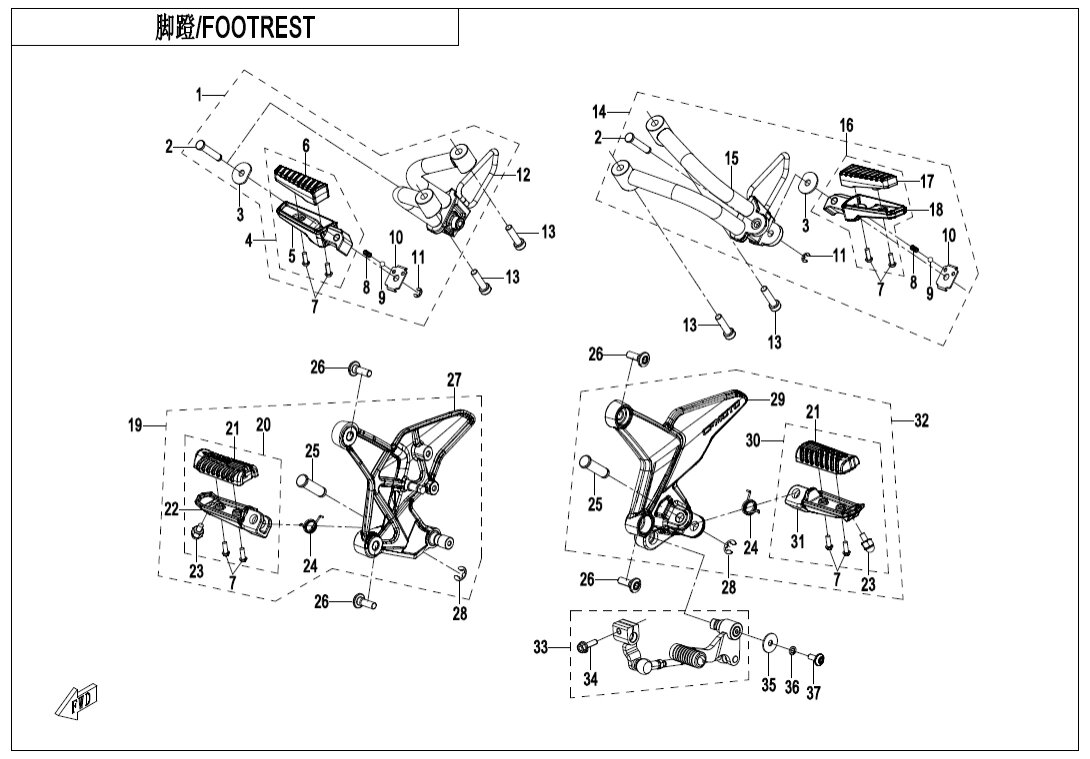

F14 FOOTREST
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR RH FOOTREST ASSY6KIV-146000-2000-0BP00 |
Počet 1 | Cena 1 350 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR RH FOOTREST BRACKET ASSYSH-6KIV-1401B0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET6KJV-140161-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH FOOTREST RUBBER ASSY6KIV-140142-2000 |
Počet 1 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH FOOTREST BRACKET6KIV-140040-2000-0BP00 |
Počet 1 | Cena 1 118 Kč | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub (vrut)30102-080030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR LH FOOTREST ASSY6KIV-145000-2000-0BP00 |
Počet 1 | Cena 1 350 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH FOOTREST BRACKET6KIV-140030-2000-0BP00 |
Počet 1 | Cena 1 118 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR LH FOOTREST BRACKET ASSYSH-6KIV-1401A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH FOOTREST RUBBER ASSY6KIV-140132-2000 |
Počet 1 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET6KJV-140151-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT RH FOOTREST ASSY6KIV-144000-2000-0VR00 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET ASSYSH-6KMV-1401B0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FOOTREST RUBBER6KMV-140170-8100 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT RH FOOTREST SEAT6KMV-140141-8101-0BP00 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LIMIT BOLT6GU#-140202-6000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPRING6KIV-140103-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky PIN φ12, FRONT FOOTREST6NQ0-140001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FLANGE BOLT, M8x256KM0-140103 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET ASSY6KIV-140600-2000-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SPLIT WASHER30802-00903 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky FRONT LH FOOTREST BRACKET ASSY6KIV-140500-2000-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRONT LH FOOTREST BRACKET ASSYSH-6KMV-1401A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky FRONT LH FOOTREST SEAT6KMV-140131-8101-0BP00 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky FRONT LH FOOTREST ASSY6KIV-143000-2000-0VR00 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky GEARSHIFT ASSY6KIV-141000-2000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky WASHER 1A000-080006-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky SPRING WASHER30303-060152 Alternativy: 30303-060112 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 1 | Cena 14,51 Kč |
