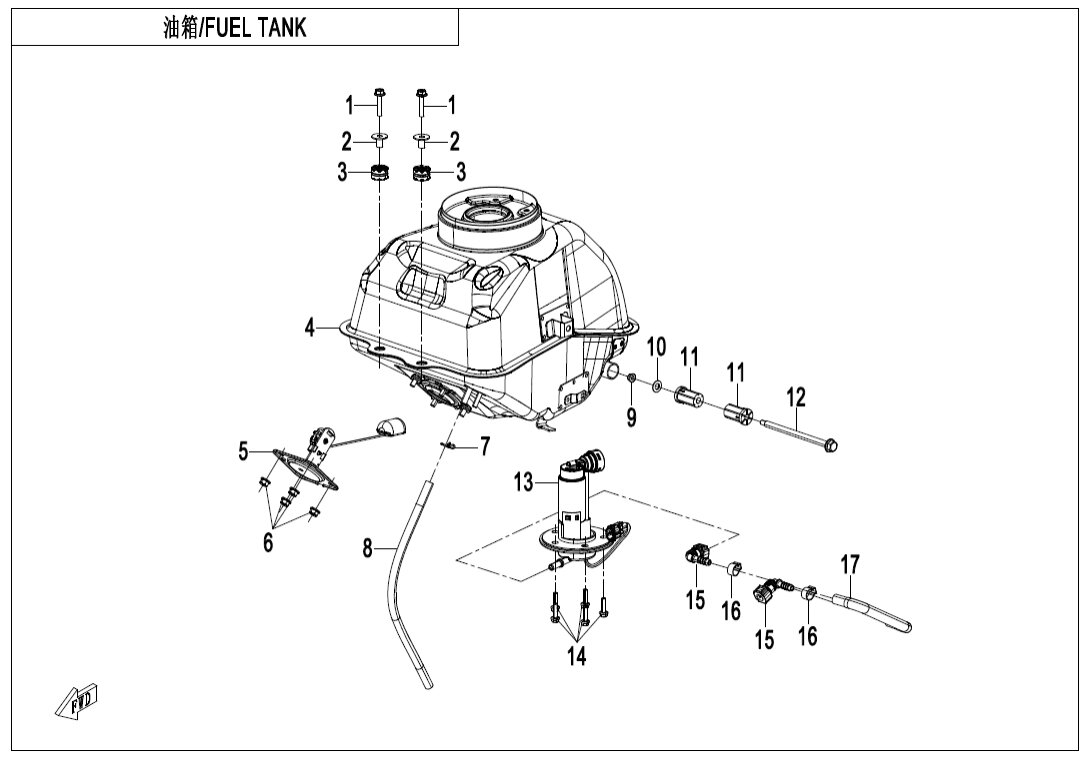

F12 FUEL TANK
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BUSHING, T-TYPE6KM0-120010 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FUEL TANK ASSY6KMV-121000-B000 |
Počet 1 | Cena 8 175 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FUEL LEVEL SENSOR6KMV-170200-B103 |
Počet 1 | Cena 842 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M630204-060870 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FUEL TANK OVERFLOW PIPE6KIV-120001-2000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NYLON GASKET Φ86NTG-050002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER BUSHING, FUEL TANK6KM0-120002 |
Počet 2 | Cena 87,12 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ROTATION SHAFT, FUEL TANK6KM0-120001-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUEL PUMP ASSY6KIV-150900-2000 |
Počet 1 | Cena 2 381 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE6KIV-120210-2000 |
Počet 1 | Cena 203 Kč |
