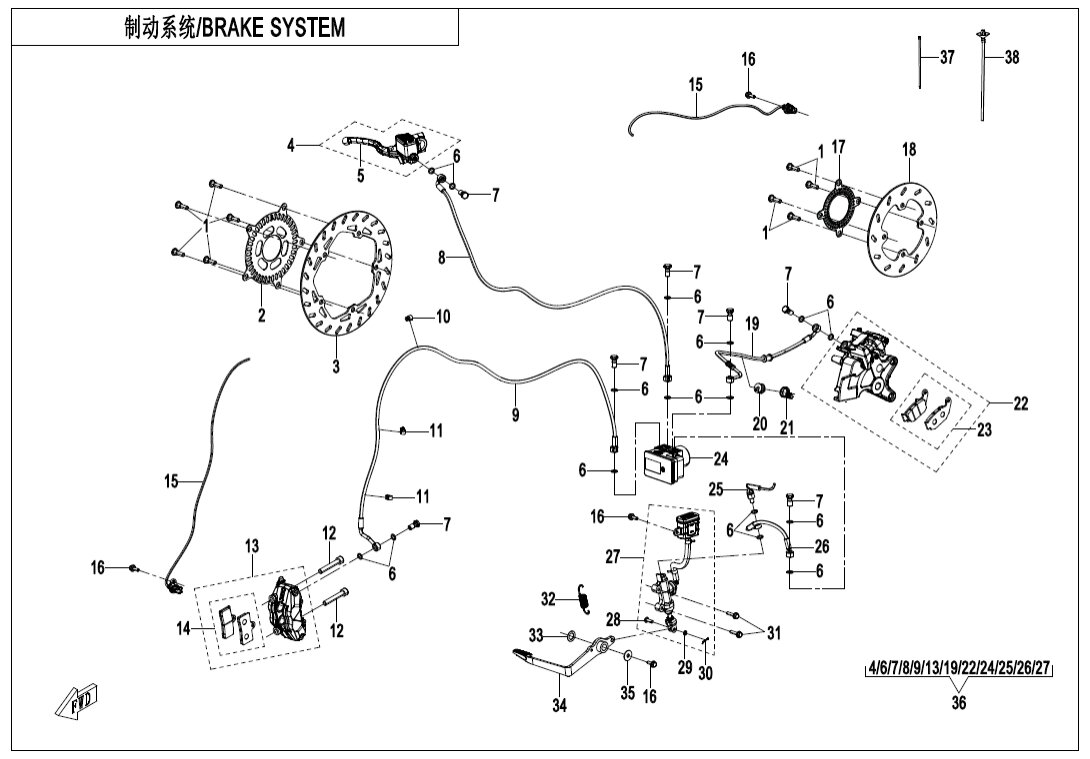

F08 BRAKE SYSTEM
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
Motor (218)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT, FRONT BRAKE DISC6KJ0-080005 |
Počet 9 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky INDUCTION PLATE, COUNTER6KJ0-080004 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRAKE DISC6KJ0-080001-20000 |
Počet 1 | Cena 1 233 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HAND BRAKE MASTER CYLINDER6KMV-081100-B000-M1 |
Počet 1 | Cena 2 788 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BRAKE LEVER6KMV-081100-B000-20 |
Počet 1 | Cena 248 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REATAINER6KM#-081000-8100-20 |
Počet 16 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT, FUEL PIPE6KM#-080103-8101 |
Počet 7 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET HOSE6KIV-081010-2000-M1 |
Počet 1 | Cena 1 307 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRONT BRAKE FLUID INLET HOSE6KIV-081020-2000-M1 |
Počet 1 | Cena 1 350 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WIRE CLIP, BRAKE FLUID HOSEEAEV-080006-1000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT BRAKE CALIPER ASSY6KIV-081200-2000 |
Počet 1 | Cena 3 252 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRAKE PAD ASSYSH-6KIV-0812A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPEED SENSOR6NTV-080004-4101-M1 |
Počet 2 | Cena 828 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR GEAR RING6NTG-080009 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR BRAKE DISC6KJ0-080002-10000 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR BRAKE FLUID INLET HOSE6KIV-081040-2000-M1 |
Počet 1 | Cena 726 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RUBBER OIL HOSE CLIP6KM#-080002-8000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR BRAKE CALIPER ASSY6KMV-091100-B100 |
Počet 1 | Cena 4 269 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6KMV-0911A0 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MAB EXECUTION UNIT6KIV-081500-2000-M1 |
Počet 1 | Cena 13 446 Kč | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky HYDRAULIC SWITCH ASSY6KMV-081700-C400-M1 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6KIV-081030-2000-M1 |
Počet 1 | Cena 508 Kč | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR BRAKE MASTER CYLINDER6KIV-091200-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky PIN SHAFT30904-0602270 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky WASHER 6x12x1.630300-060172 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky COTTER PIN30903-0201670 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RETURN SPRING6100-080005 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky WASHER 2A000-080007-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY MAUD SPIRIT BLACK6KMV-080300-B000-0BP00 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky WASHER 1A000-080006-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky MAB HYDRAULIC BRAKE ASSY6KIV-081000-2000-M1 |
Počet 1 | Cena 13 518 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč |
