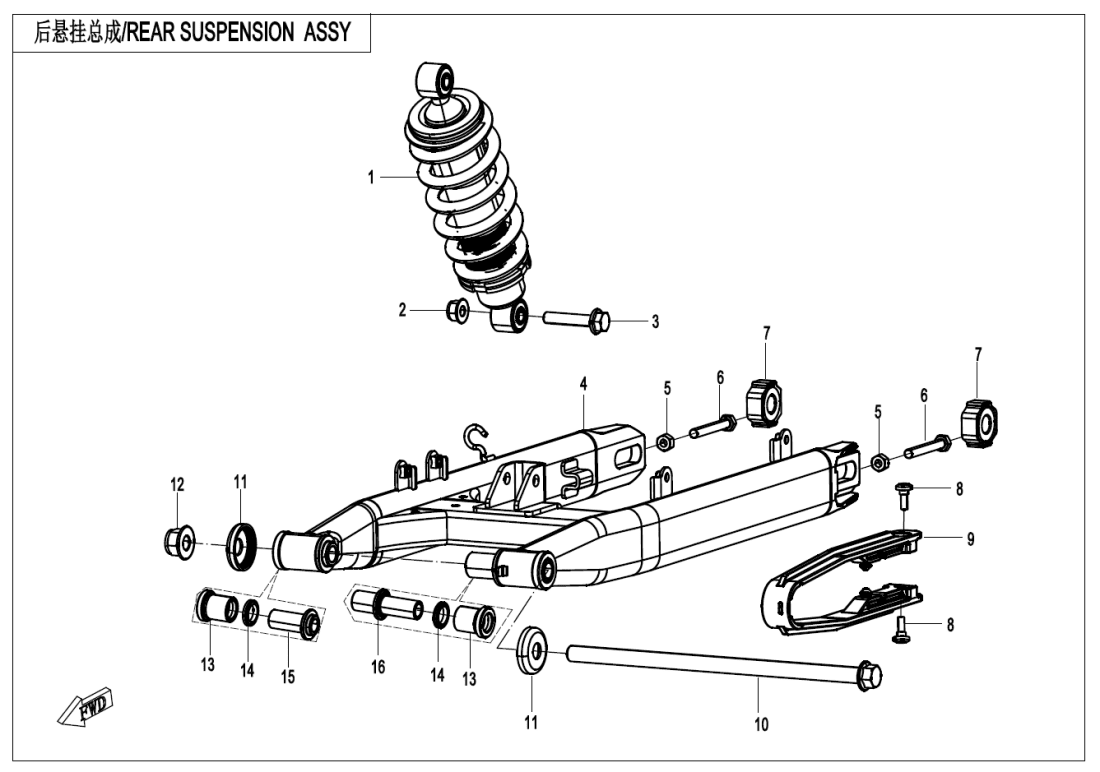

F06 REAR SUSPENSION
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR SHOCK ABSORBER6KIV-060100-2000-M1 |
Počet 1 | Cena 4 472 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M10x1.25x5030006-102050810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR FORK ASSY6KIV-062300-2000-0BP00 |
Počet 1 | Cena 5 198 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M8x6030004-080060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky ADJUSTING BLOCK6KJ0-060002-1BP00 |
Počet 2 | Cena 305 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6NQ#-000205-6001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CHAIN GUARD6KIV-060201-2000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR FORK SHAFT6KIV-060001-2000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUST BOOT COVER 1, REAR SWING ARM6KMV-060010-8001 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M14x1.530204-143810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OUTER BUSHING, REAR SWING ARM6100-060008 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ANTI-DUST RING6090-060005 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH INNER BUSHING, REAR FORK6KJ0-060004-00001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH INNER BUSHING, REAR SWING ARM6KJ0-060003-00001 |
Počet 1 | Cena 363 Kč |
