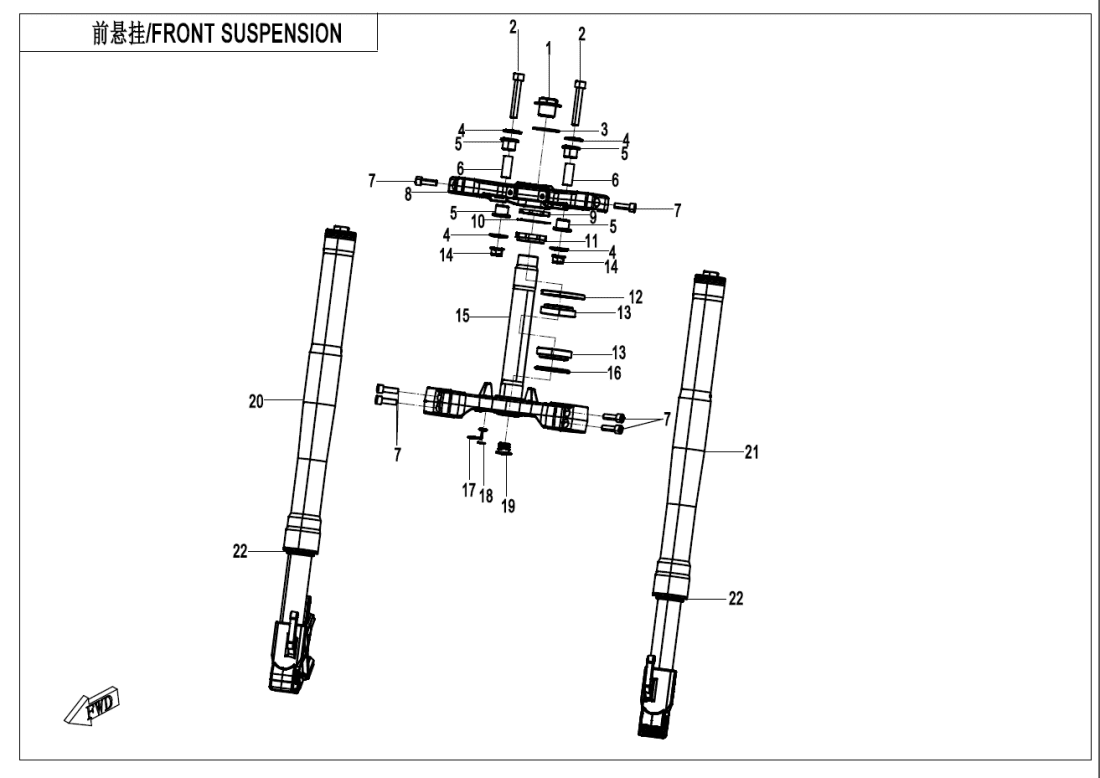

F05 FRONT SUSPENSION
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
Motor (218)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FIXING SCREW, UPPER TRIPLE CLAMP6NTA-050003 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PodložkaA000-050004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka6KJ0-050005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DAMPER RUBBER, UPPER TRIPLE CLAMP6KJ0-050004 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LINER, UPPER CONNECTING PLATE6KJ0-050006-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky INNER HEX SCREW M8×2530102-080025870 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6KIV-050001-2000-0BP00 |
Počet 1 | Cena 1 379 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOCK NUT 2A000-050007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PodložkaA000-050008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LOCK NUT 1A000-050006 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DUST CAP, UPPER RETAINERA000-050009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEERING BEARING ASSYA000-050100-10000 |
Počet 2 | Cena 711 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOWER TRIPLE CLAMP6KIV-050300-2000-0BP00 |
Počet 1 | Cena 2 381 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ANTI-DUST CAP, LOWER RETAINING RINGA000-050400 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FIXING WIRE, FRONT BRAKE HOSE6KJ0-050011 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RUBBER PLUG 2A000-050011 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6KIV-050600-2000-M1 |
Počet 1 | Cena 7 536 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRONT LH SHOCK ABSORBER6KIV-050500-2000-M1 |
Počet 1 | Cena 7 536 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DUST-PROOF CAP6KMV-050500-B000-27 |
Počet 2 | Cena 72,60 Kč |
