EU5+ (2025)

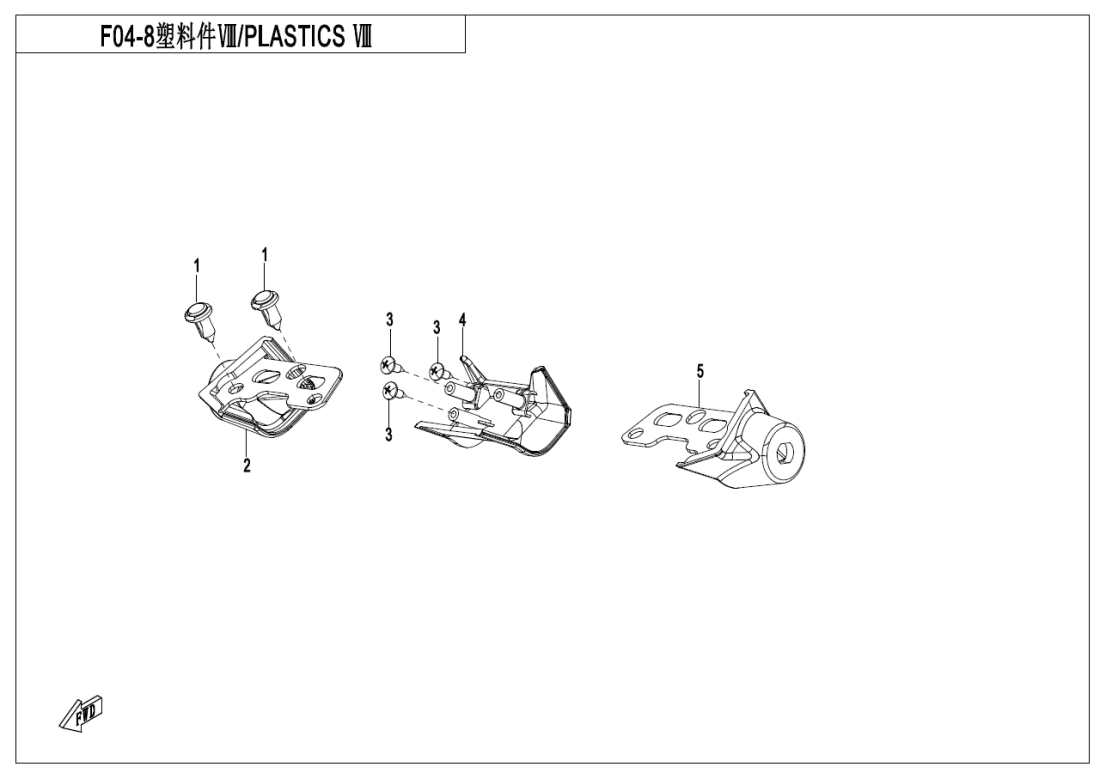

F04‑8 PLASTICS Ⅷ
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH BRACKET, REAR TURN LIGHT6KMV-043402-6200 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET COVER, REAR TURN LIGHT6KM0-043403 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH BRACKET, REAR TURN LIGHT6KMV-043401-6200 |
Počet 1 | Cena 87,12 Kč |
