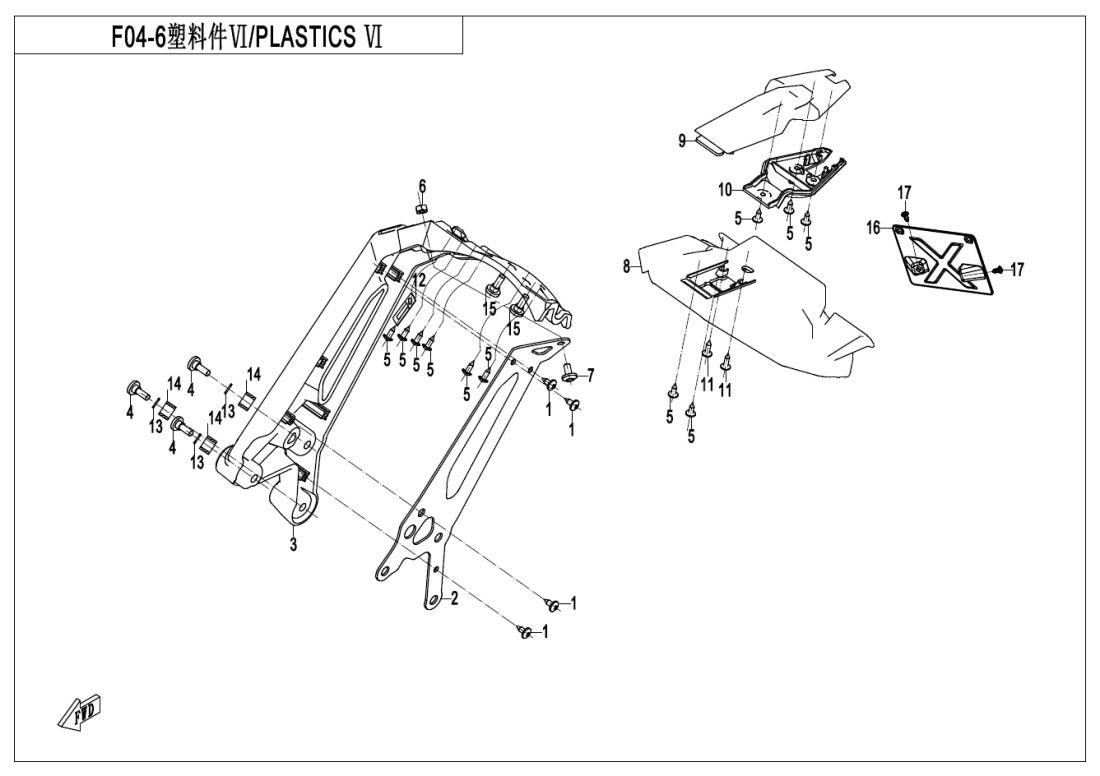

F04‑6 PLASTICS Ⅵ
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-480160070 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REINFORCEMENT PLATE, REAR FENDER BRACKET MATTE BLACK6KM0-030003-1B200 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, REAR FENDER6KM0-042601-30000 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6NQ#-000205-6001 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 11 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR FENDER6KM#-042602-6000 |
Počet 1 | Cena 841 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky UPPER COVER, LICENCE LIGHT6KM0-043801 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER COVER, LICENCE LIGHT6KM0-043901 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 11.5x17x20700-024106 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PouzdroA000-050014 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FIXED PLATE, LICENSE6KM#-045001-6000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč |
