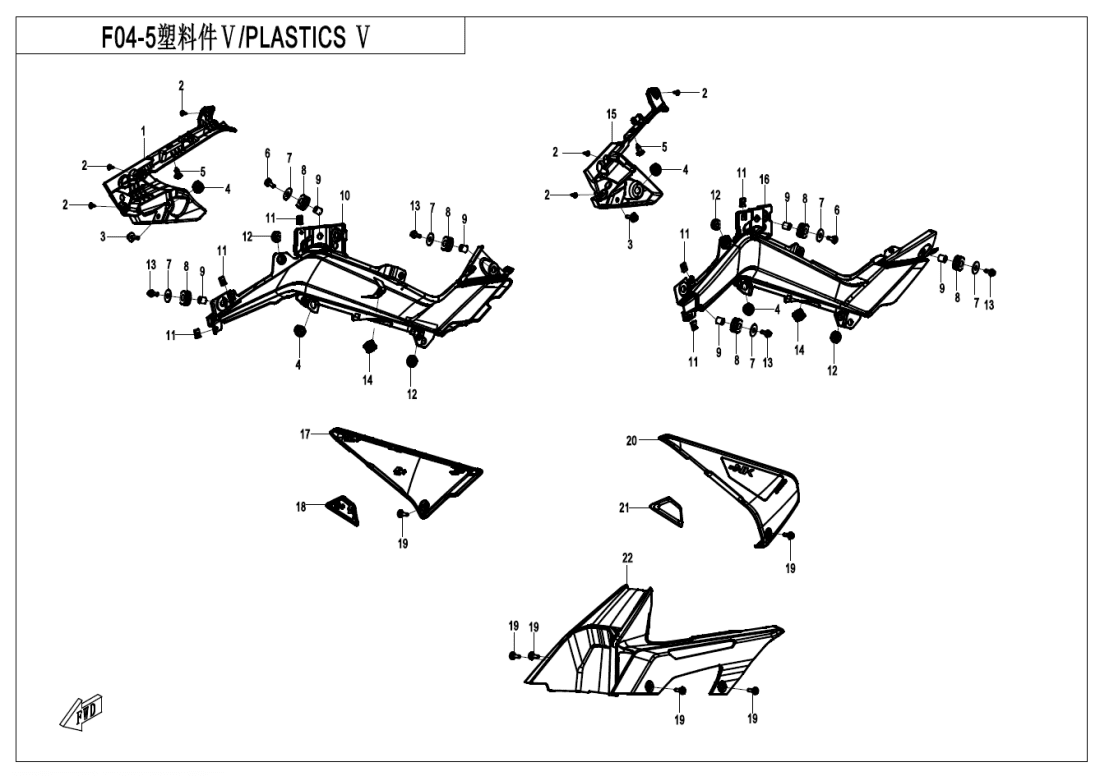

F04‑5 PLASTICSⅤ
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RESERVOIR RH INNER PANEL6KIV-041301-2000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky INNER HEX SCREW M6x20A000-040703 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH PANEL ASSY6KIV-041710-2000 |
Počet 1 | Cena 1 133 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVOIR LH INNER PANEL6KIV-041201-2000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH PANEL ASSY6KIV-041610-2000 |
Počet 1 | Cena 1 133 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRAME RH PANEL6KIV-043101-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FRAME RH DECO COVER6KIV-041501-2000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6NQ#-000205-6001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRAME LH PANEL6KIV-043001-2000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRAME LH DECO COVER6KIV-041401-2000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR INNER FENDER6KIV-060007-2000 |
Počet 1 | Cena 465 Kč |
