EU5+ (2025)
F03‑2 FRAMEⅡ
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)

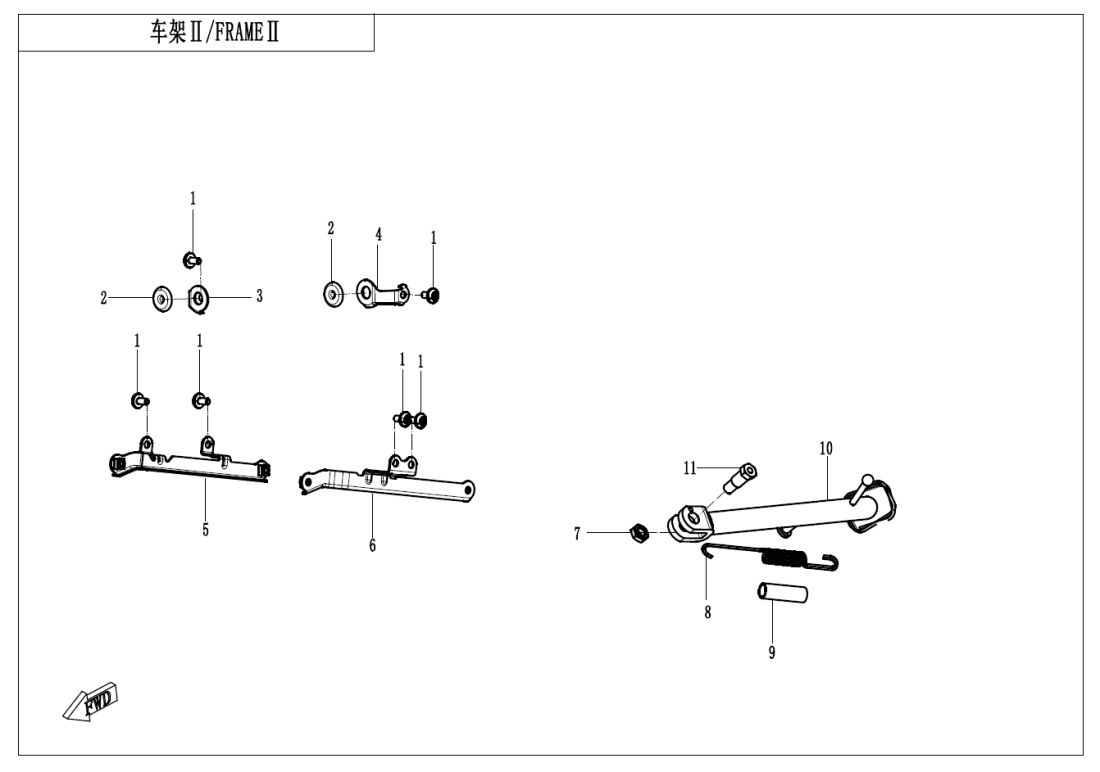

Schéma
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky M6 RUBBER SLEEVE6KMV-041112-3000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOWER DEFLECTOR UPPER RH BRACKET ASSY6KIV-030440-2000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LOWER DEFLECTOR UPPER LH BRACKET ASSY6KIV-030430-2000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LOWER DEFLECTOR RH BRACKET ASSY6KIV-030460-2000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOWER DEFLECTOR LH BRACKET ASSY6KIV-030450-2000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SIDE STAND ASSY6KIV-033000-2000-0BP00 |
Počet 1 | Cena 290 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SIDE STAND ASSY6KIV-033000-2001-0BP00 |
Cena cena není stanovena | není skladem |
