EU5+ (2025)
F03‑1 FRAMEⅠ
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
Motor (218)

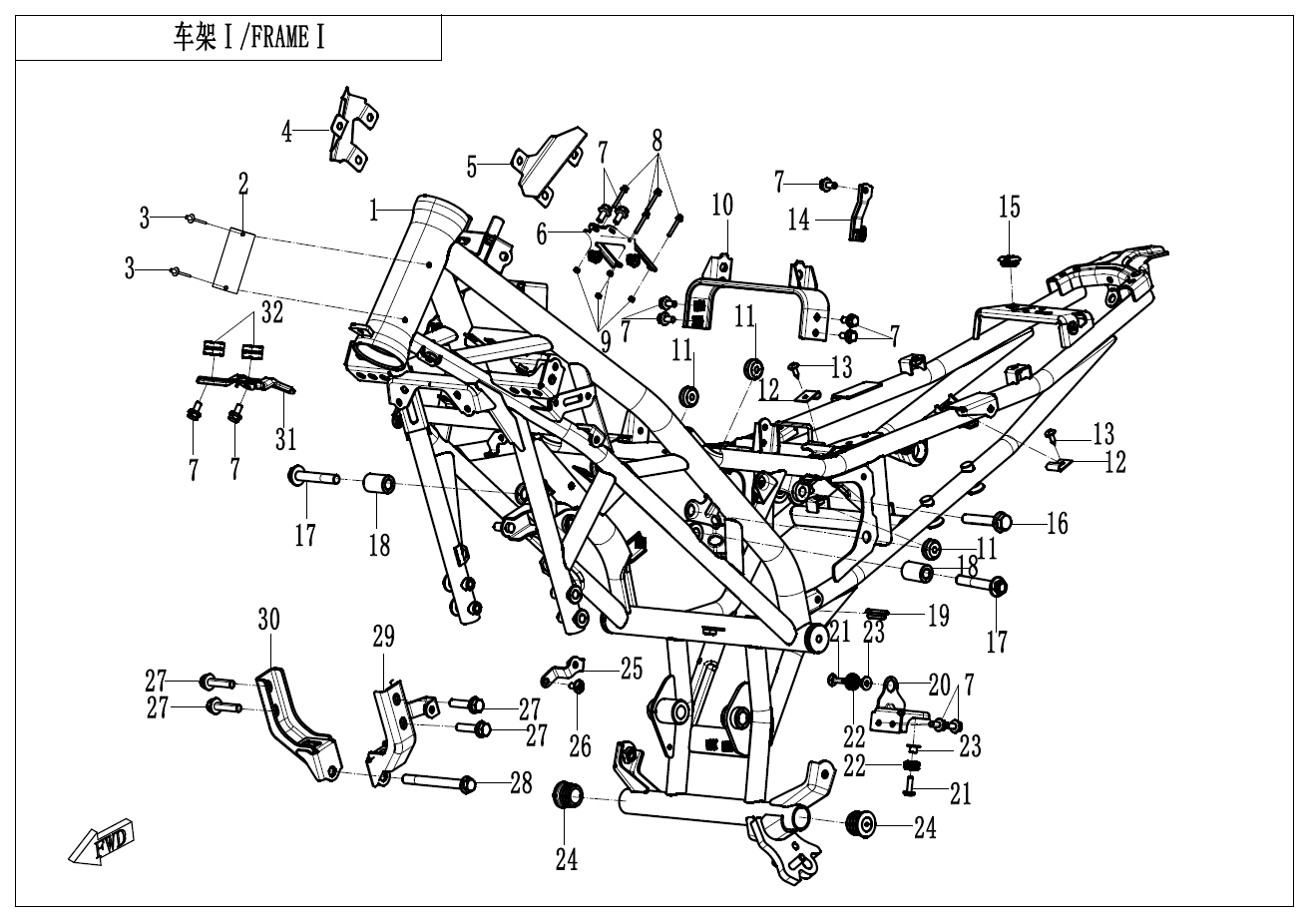

Schéma
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY6KIV-030000-2000-0BP00 |
Počet 1 | Cena 13 707 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky VIN PLATE6KIV-190011-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky VIN PLATE6KIV-190011-2002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BLIND RIVET30902-0400820 Alternativy: 30902-0401320 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FUEL TANK FRONT RH PANEL DECO NET6KIV-041105-2000-0BP00 |
Počet 1 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FUEL TANK FRONT LH PANEL DECO NET6KIV-041005-2000-0BP00 |
Počet 1 | Cena 102 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky IGNITION COIL BRACKET6KIV-035540-2000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW30144-030025810 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT30200-030810 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR MOUNTING ASSY,FUEL TANK MATTE BLACK6KM0-030100-2B200 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIE BAND BRACKET, TOOLS KITA000-030005 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x9.530118-420095010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE RESERVOIR BRACKET ASSY6KIV-030895-2000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ENGINE UPPER BOLT6KIV-030001-2000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ENGINE UPPER BUSHING6KIV-030053-2000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ABS BRACKET6KIV-030801-2000 |
Počet 1 | Cena 102 Kč | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky INNER HEX SCREW M6x20A000-040703 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER BUSHING6WWV-030019-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Pouzdro6AQV-021002-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RUBBER PLUG6KJ0-030503 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CANISTER BRACKET6KIV-033601-2000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ENGINE FRONT SUSPENSION SHAFT6KIV-030035-2000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky ENGINE LH BRACKET ASSY6KIV-030010-2000-0BP00 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky ENGINE RH BRACKET ASSY6KIV-030020-2000-0BP00 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HEADLIGHT BRACKET6KIV-031601-2000-0BP00 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HEADLIGHT BRACKET SLEEVE6KWV-030003-1000 |
Počet 2 | Cena 29,04 Kč |
