EU5+ (2025)

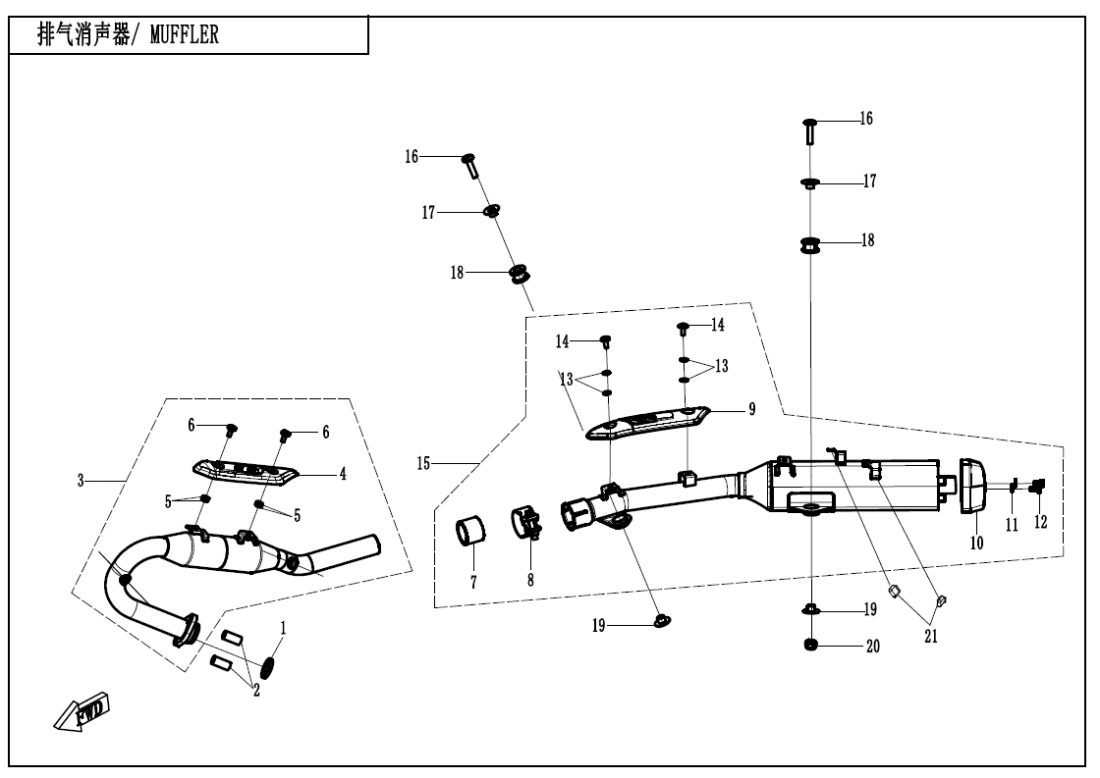

F02 MUFLLER
F00 IGNITION SYSTEM (3)
F01 LOCK KIT (8)
F02 MUFLLER (22)
F03‑1 FRAMEⅠ (33)
F03‑2 FRAMEⅡ (11)
F04‑1 PLASTICS Ⅰ (17)
F04‑2 PLASTICS Ⅱ (19)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (22)
F04‑6 PLASTICS Ⅵ (17)
F04‑7 PLASTICS Ⅶ (16)
F04‑8 PLASTICS Ⅷ (5)
F05 FRONT SUSPENSION (22)
F06 REAR SUSPENSION (16)
F07 FRONT WHEEL (8)
F08 BRAKE SYSTEM (38)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (18)
F12 FUEL TANK (17)
F13 SEAT ASSY (5)
F14 FOOTREST (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(ZEPHYR BLUE) (17)
F19‑2-B DECAL(GEM BLACK) (17)
F19‑3 MODEL LABEL (1)
F20 TOOLS (4)
F36 FUEL EVAPORATION SYSTEM (9)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky EXHAUST PIPE GASKET6KIV-020001-2000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TAIL COVER6KIV-021301-2000 |
Počet 1 | Cena 523 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP6KIV-021300-2000-38 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW6KIV-021300-2000-37 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WIRE MESH PAD6KIV-021300-2000-39 |
Počet 4 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046703-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER ASSY6KIV-021300-2000-0D700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER BODY ASSY6KIV-021300-2001-0D700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCREW6ARV-020004-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Pouzdro6GU#-020002-6001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER BUSHING6KIV-020002-2000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky EXHAUST PIPE NUT6KIV-021001-2000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST PIPE ASSY6KIV-021100-2000-0D700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST PIPE ASSY6KIV-021100-2001-0D700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky EXHAUST PIPE GUARD6KIV-021140-2000 |
Počet 1 | Cena 218 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WIRE MESH PAD6KIV-021100-2000-33 |
Počet 4 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky GRAPHITE SEAL RING6KIV-021300-2000-40 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLAMP ASSY6KIV-021300-2000-33 |
Počet 1 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky GUARD6KIV-021320-2000 |
Počet 1 | Cena 160 Kč | není skladem |
