EU5 (2024)
Motor

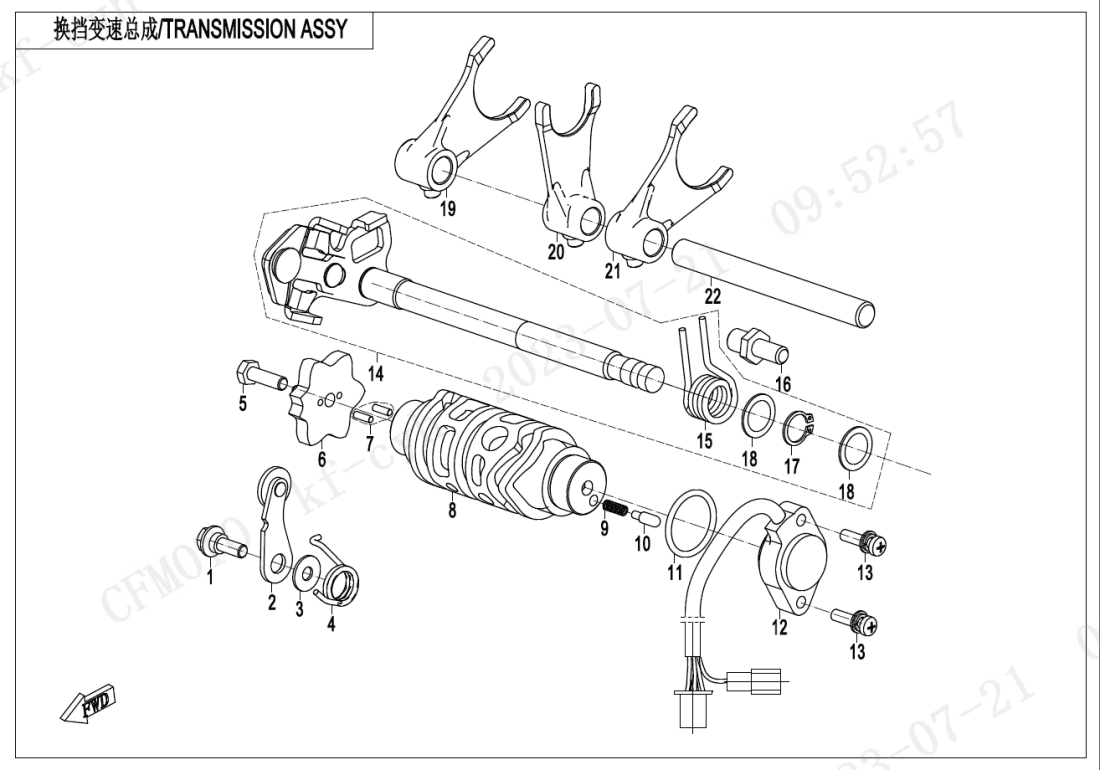

E06‑1 TRANSMISSION(1)
E01‑1 RIGHT CRANKCASE (20)
E01‑2 LEFT CRANKCASE (27)
E01‑3-A RIGHT SIDE COVER(CABLE VERSION) (29)
E01‑3-B RIGHT SIDE COVER(SLIPPING CLUTCH ) (30)
E01‑4 LEFT SIDE COVER (19)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (24)
E02‑3 CYLINDER @^ PISTON (10)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SZGC) (5)
E03‑B MAGNETO(CQLJ) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑A CLUTCH(CABLE VERSION) (16)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (39)
E07 OIL PUMP (10)
E08 WATER PUMP (13)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (4)
E17 THROTTLE@^INJECTOR (10)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT CAM BOLT0A70-065001-00001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SWING ARM, GEARSHIFT0DM0-065100-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 6.3x16.3x1.20700-064001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPRING, SWING ARM, GEARSHIFT0DM0-065001 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1630004-060016110 Alternativy: 30004-060016130 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CAM, GEARSHIFT DRUM0DM0-064002 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NEEDLE BEARING30406-00303 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SHIFT DRUM0DM0-064001-00001 |
Počet 1 | Cena 886 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING0A70-064003 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONTACTOR, GEAR SWITCH0A70-064004 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-RING 26.2x2.40A70-060014 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GEAR CONTACTOR0DMV-066000-2701 |
Počet 1 | Cena 465 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub0010-030002-00001 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SHIFT LEVER ASSY0DM0-063000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GEARSHIFT RETURN SPRING0DM0-063001-00001 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SHIFT POSITION SPRING PIN0DM0-063002-00001 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER0DM0-063003-00001 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SHIFT FORK, RH0DM0-060006 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SHIFT FORK, MID0DM0-060005 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SHIFT FORK, LH0DM0-060004 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FORK SHAFT0DM0-060003 |
Počet 1 | Cena 102 Kč |
