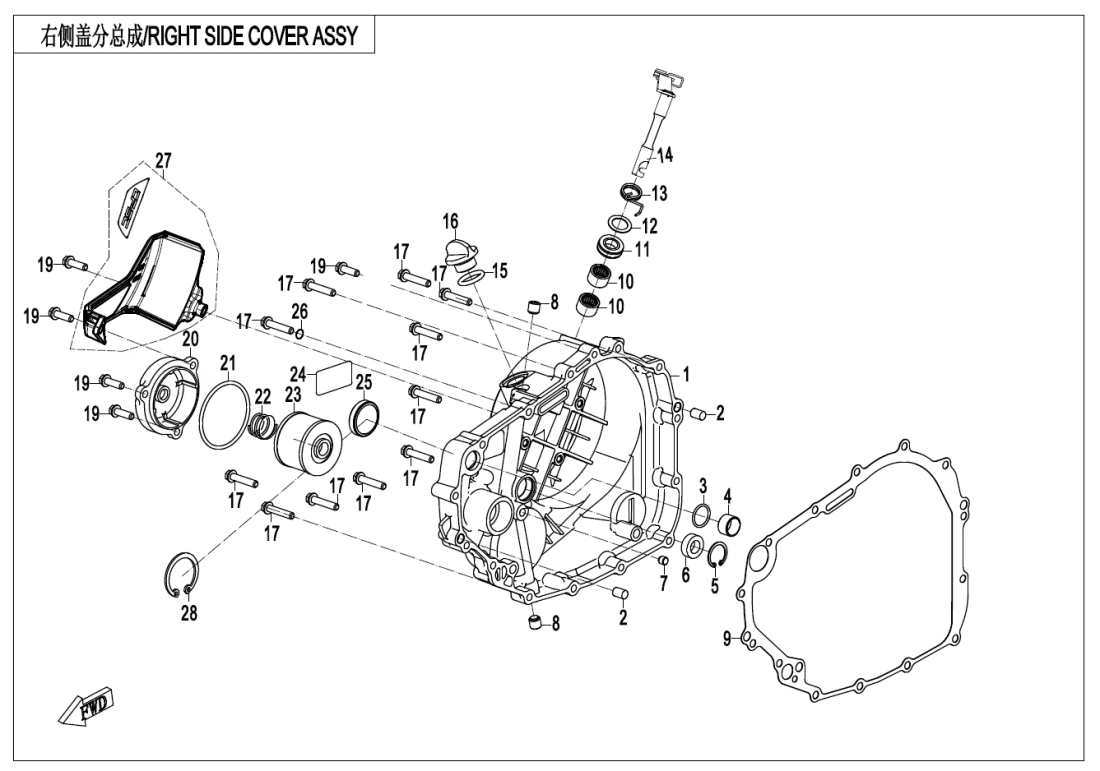

E01‑3-B RIGHT SIDE COVER(SLIPPING CLUTCH )
E01‑1 RIGHT CRANKCASE (20)
E01‑2 LEFT CRANKCASE (27)
E01‑3-A RIGHT SIDE COVER(CABLE VERSION) (29)
E01‑3-B RIGHT SIDE COVER(SLIPPING CLUTCH ) (30)
E01‑4 LEFT SIDE COVER (19)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (24)
E02‑3 CYLINDER @^ PISTON (10)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SZGC) (5)
E03‑B MAGNETO(CQLJ) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑A CLUTCH(CABLE VERSION) (16)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (39)
E07 OIL PUMP (10)
E08 WATER PUMP (13)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (4)
E17 THROTTLE@^INJECTOR (10)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH SIDE COVER ASSY0DMV-013010-1800-0HB00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH SIDE COVER ASSY0DNV-013010-2601-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky O-Kroužek30502-018000F |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER PIPE0DM0-013002 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL SEAL,CRANKCASE0DM0-013007 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PLUG0A70-013004 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, RH SIDE COVER0DM0-013001-00001 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NEEDLE BEARING HK121030403-01200 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL SEAL 12x20x50010-080009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 12.5x18.5x0.60700-013007-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RETURN SPRING, CLUTCH LEVER0700-013006-10000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLUTCH CONTROL SHAFT ASSY0DMB-013300-00003 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PLUG, OIL FILLING0700-013008 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FILTER COVER0DM0-013003-0HA01 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STRAINER COVER0DM0-013003-0HB01 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-RING 57x330502-057000F |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, FILTER ELEMENT0DM0-013009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OIL FILTER ASSY, ENGINE0DM0-013200 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INSTRUCTION LABEL, OIL FILLING0DM0-013008 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INSTRUCTION LABEL, OIL FILLING0DM0-013008-10000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky VIEWER, OIL LEVEL0700-013100-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky O-SEAL RING 5x20700-012201 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DECO COVER0DMB-019000 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky RETAINER0HU0-013009 |
Počet 1 | Cena 14,52 Kč |
