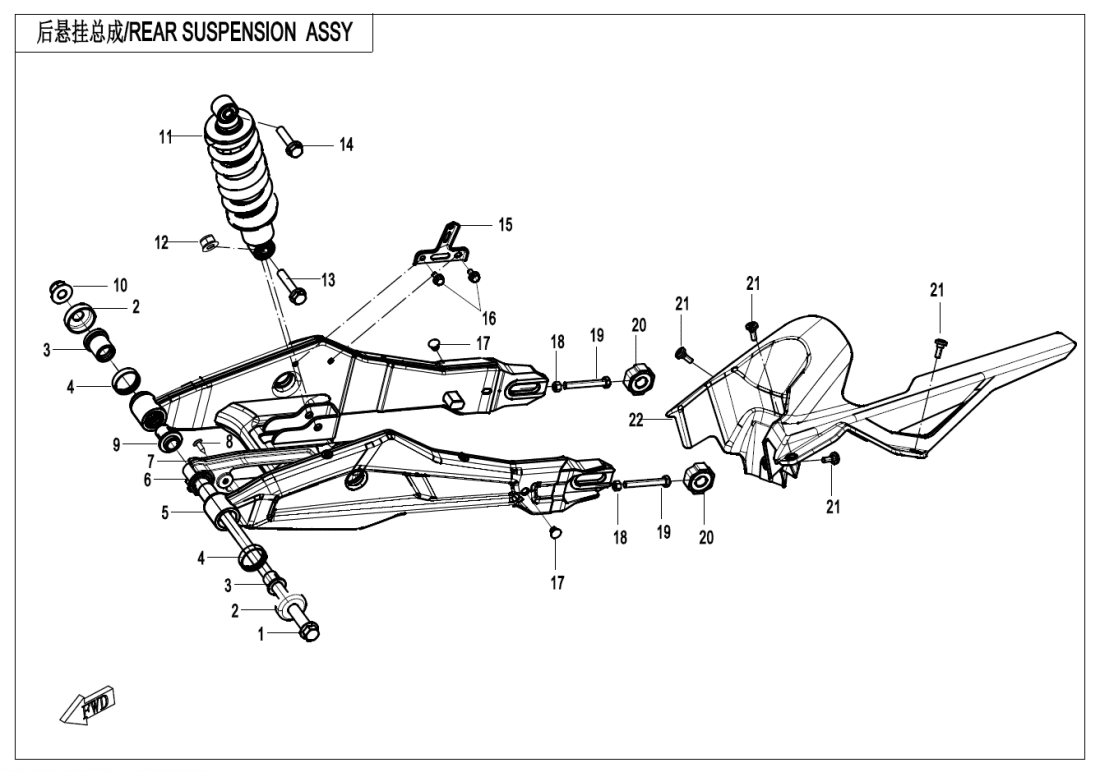

F06 REAR SUSPENSION
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (8)
F02 MUFFLER (8)
F03 FRAME (36)
F04‑1 PLASTICS Ⅰ (20)
F04‑2 PLASTICS Ⅱ (24)
F04‑3 PLASTICS Ⅲ (22)
F04‑4 PLASTICS Ⅳ (24)
F04‑5 PLASTICSⅤ (10)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (22)
F07 FRONT WHEEL (8)
F08‑A MAB BRAKE ASSY(DALU MAB) (43)
F08‑B MAB BRAKE ASSY(RUILI MAB) (43)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (19)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (10)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (15)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(NEBULA BLACK) (12)
F19‑2-B DECAL(NEBULA WHITE) (12)
F19‑3-A BEACON, DECO PLATE(NEBULA BLACK) (2)
F19‑3-B BEACON, DECO PLATE(NEBULA WHITE) (2)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (12)
F38‑A OWNER\'S MANUAL(EU 5) (1)
F38‑B OWNERS MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR FORK SHAFT6KMV-060001-C000 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DUST-PROOF CAP, REAR SWING ARM6KMV-060010-C000 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OUTER BUSHING, REAR SWING ARM6100-060008 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ANTI-DUST RING6090-060005 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR FORK ASSY6KMV-060300-C001-0BY00 |
Počet 1 | Cena 9 438 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LH INNER BUSHING, REAR FORK6KMV-060003-C000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CHAIN GUIDE6KM0-060201 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW M6×17.5 ARMY GREEN8030-040020-1000 Alternativy: 5BY0-000303 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH INNER BUSHING, REAR FORK6KMV-060004-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M14x1.530204-143810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Zadní tlumič6KMV-060100-C001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M10x1.25x5030006-102050810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M10x1.25x4530006-102045810 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FIXING BRACKET, REAR FENDER6KM0-060410 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8x6030004-080060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING BLOCK6KMV-060002-C000-0BY00 |
Počet 2 | Cena 232 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPROCKET GUARD6KMV-040801-C000 |
Počet 1 | Cena 915 Kč |
