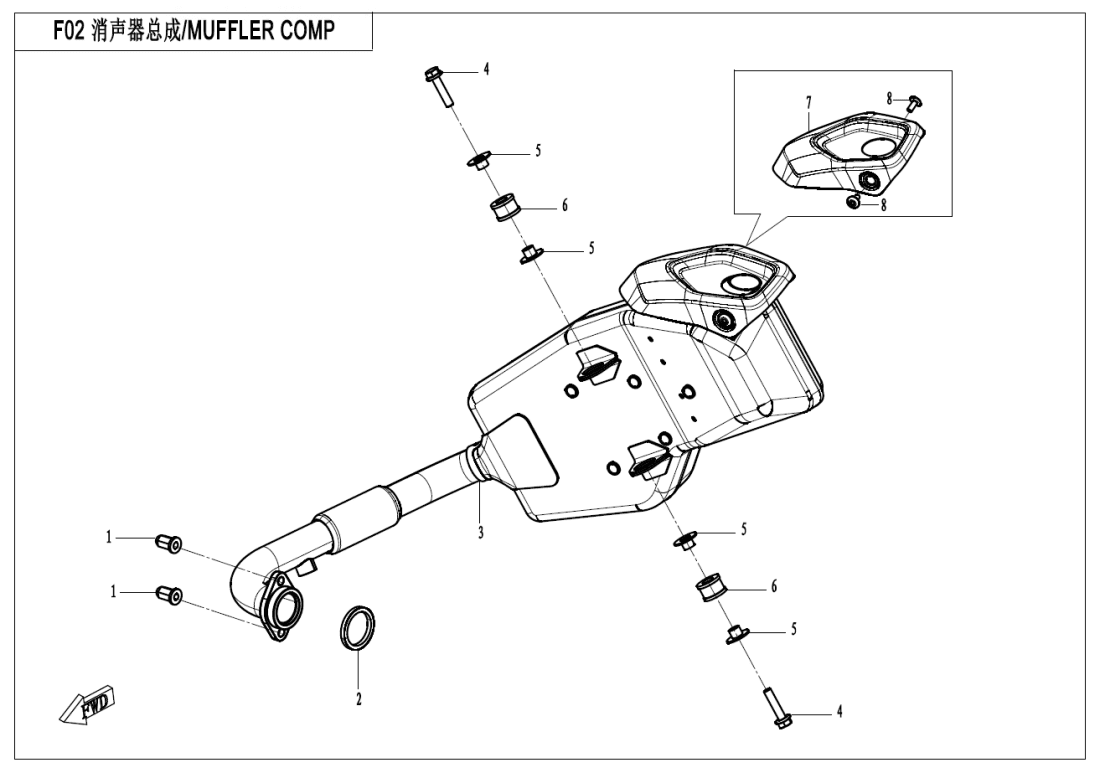

F02 MUFFLER
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (8)
F02 MUFFLER (8)
F03 FRAME (36)
F04‑1 PLASTICS Ⅰ (20)
F04‑2 PLASTICS Ⅱ (24)
F04‑3 PLASTICS Ⅲ (22)
F04‑4 PLASTICS Ⅳ (24)
F04‑5 PLASTICSⅤ (10)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (22)
F07 FRONT WHEEL (8)
F08‑A MAB BRAKE ASSY(DALU MAB) (43)
F08‑B MAB BRAKE ASSY(RUILI MAB) (43)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (19)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (10)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (15)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(NEBULA BLACK) (12)
F19‑2-B DECAL(NEBULA WHITE) (12)
F19‑3-A BEACON, DECO PLATE(NEBULA BLACK) (2)
F19‑3-B BEACON, DECO PLATE(NEBULA WHITE) (2)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (12)
F38‑A OWNER\'S MANUAL(EU 5) (1)
F38‑B OWNERS MANUAL(RUSSIAN) (1)
F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SEAL WASHER, EXHAUST PORT6KM0-020010 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky MUFFLER ASSY6KNV-021000-5000 |
Počet 1 | Cena 49 223 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GUARD, MUFFLER6KMV-021001-C000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč |
