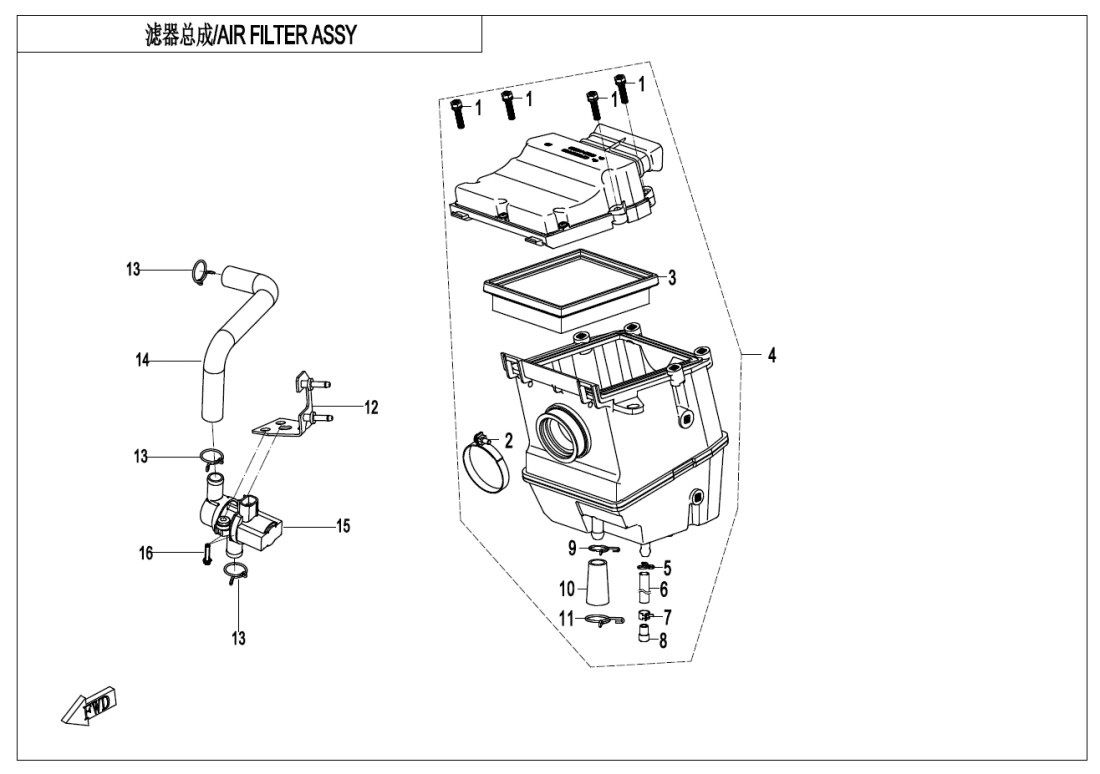

F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SCREW ASSY M6x2530114-060025470 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLAMP ASSY0DM0-110200 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AIR FILTER ASSY0DM0-110100 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky AIR FILTER ASSY0DNA-110000-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL STORAGE HOSE0DM0-110010-10000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP B10.530601-210530 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PLUG, OIL STORAGE HOSE0DM0-110012 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP A1630601-116010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BREATHER HOSE0DM0-110009 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP A1830601-118010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRACKET, AIS VALVE6KMV-030010-9001 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP A1830601-118021 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky AIR INTAKE PIPE, VALVE0DMC-140001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GULP VLAVE0HU0-179000 |
Počet 1 | Cena 2 017 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 14,51 Kč |
