EU5 (2022)

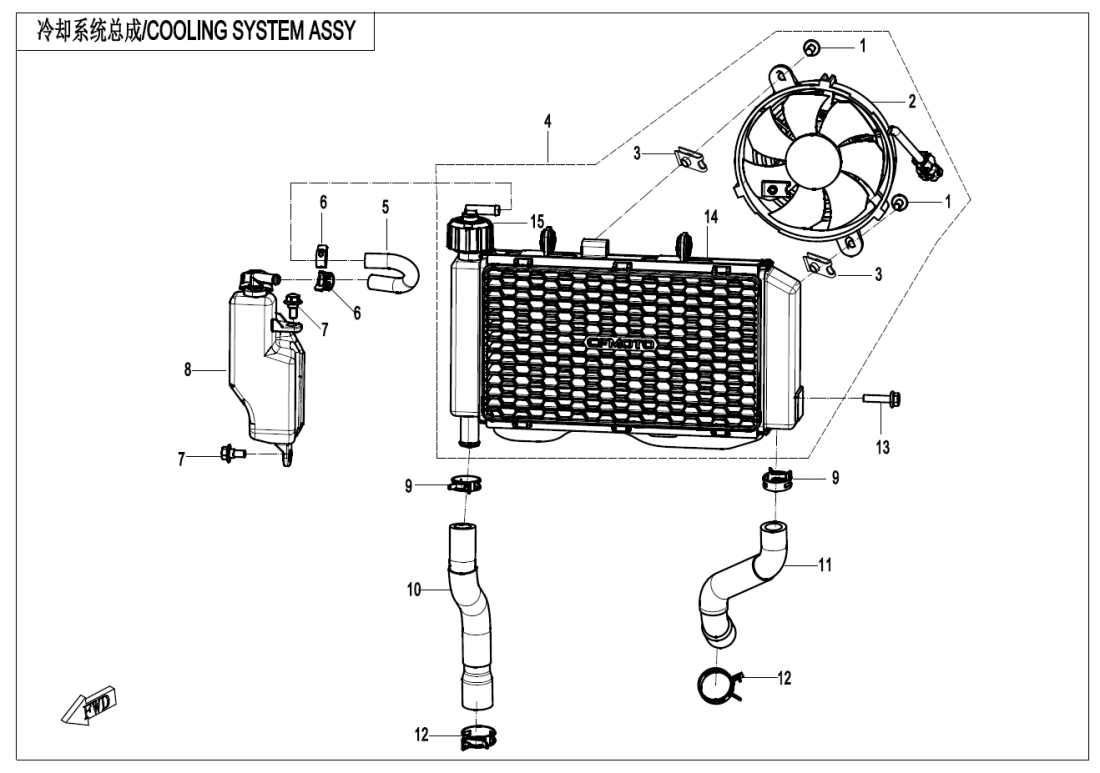

F18 COOLING SYSTEM
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (8)
F02 MUFFLER (8)
F03 FRAME (36)
F04‑1 PLASTICS Ⅰ (20)
F04‑2 PLASTICS Ⅱ (24)
F04‑3 PLASTICS Ⅲ (22)
F04‑4 PLASTICS Ⅳ (24)
F04‑5 PLASTICSⅤ (10)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (22)
F07 FRONT WHEEL (8)
F08 MAB BRAKE ASSY (42)
F10 STEERING SYSTEM (16)
F11 REAR WHEEL (19)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (10)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (15)
F19‑1 WARNING DECAL (3)
F19‑2-A DECAL(NEBULA BLACK) (12)
F19‑2-B DECAL(NEBULA WHITE) (12)
F19‑3-A BEACON, DECO PLATE(NEBULA BLACK) (2)
F19‑3-B BEACON, DECO PLATE(NEBULA WHITE) (2)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER\'S MANUAL(EU 5) (1)
F41 AIR FILTER (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x1630004-060016130 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FAN MOTOR ASSY6KMV-181200-6002 |
Počet 1 | Cena 2 875 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RADIATOR FAN ASSY6KMV-181000-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6KMV-180004-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CLAMP30601-212570 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x145HY#-040001-1000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RESERVOIR TANK ASSY6KMV-180200-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP B246100-180001 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER OUTLET HOSE, RADIATOR6KM0-180002 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER INLET HOSE, RADIATOR6KM0-180001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP B286KM0-180004 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RADIATOR ASSY6KMV-181100-C000 |
Počet 1 | Cena 11 979 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FILLER CAP ASSY6KMV-181300-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
