Motor
Pravý blok motoru

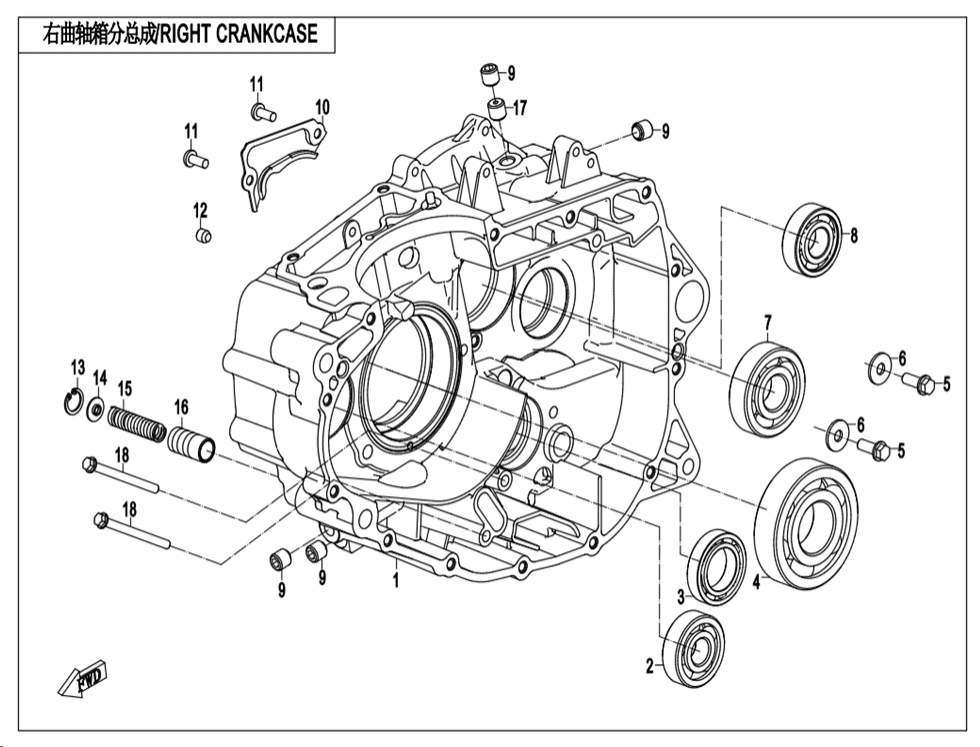

Pravý blok motoru (19)
Levý blok motoru (27)
Pravý kryt motoru I (30)
Pravý kryt motoru II (30)
Levý kryt motoru (17)
Víko hlavy válce (7)
Hlava válce (23)
Válec a píst (10)
Vačková hřídel (64)
Stator (5)
Kliková hřídel a písty (9)
Spojka I (16)
Spojka II (13)
Převodovka I (23)
Převodovka II (37)
Olejová pumpa (10)
Vodní pumpa (12)
Startér (12)
Vyvažovací hřídel (4)
Klapka sání a vstřikování (10)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE ASSY0DM0-012010-0BP03 |
Cena 7 492 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH CRANKCASE ASSY0DM0-012010-0B203 |
Cena 8 175 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Ložisko30499-01507 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30499-02506 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Ložisko30499-03001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka30305-060112 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Ložisko30499-02005 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30499-01701 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky VENTILATED COVER PLATE0DM0-012001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW M5x1230105-050012890 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLUG0A70-013004 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CIRCLIP FOR HOLE 1430800-01405 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT, RELIEF VALVE0800-073004 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPRING, RELIEF VALVE01A0-012007 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CORE, RELIEF VALVE0DM0-012003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RESTRICTION PLUG0DM0-012002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x700020-011018-0010 |
Cena 14,51 Kč |
